SWC-WH Gan Cineál Táthú Flex Cúplála Uilíoch

SWC-WH Gan Cineál Táthú Flex Cúplála Uilíoch

Úsáideann cúpláin uilíocha táthaithe neamh-leaisteacha SWC-WH Gan Cineál Táthú Raydafon naisc táthaithe chun tarchur iontaofa a chinntiú, rud a fhágann gur rogha iontaofa iad d'fheidhmchláir ard-ualach cosúil le trealamh miotalóireachta agus mianadóireachta. Is monaróir cúplála fisiceach muid sa tSín. Mar mhonaróir iontaofa, cuirimid soláthar cobhsaí ar fáil agus is féidir linn sonraí a chur in oiriúint do shonraíochtaí do threalamh. Le haghaidh sonraí praghsála, déan teagmháil linn go díreach.
Cuing Táthaithe · Gan Eilimint Flex · OEM Réidh

SWC-WH Gan Cineál Táthú Flex Cúplála Uilíoch le haghaidhSeafta Tiomána Trom-Dleachta

Cúpláil cardán docht de chineál táthúcháin a tógadh le haghaidh muilte rollta, craenacha, mianadóireacht agus tiomántáin mhiotaleolaíochta. Baineann cuing táthaithe le scaoileadh bolted-joint. Coinníonn imthacaí snáthaidí cruinneas cuimilte íseal. Bore 100–550 mm, chasmhóiminte suas le 710 kN·m, cruach cóimhiotail 35CrMo, táirgeadh ISO 9001 i Ningbo, an tSín.

Leamh100-550 mm
Casmhóiminte Ainmniúil1.25 – 710 kN·m
Uillinn Fill15° – 25°
Ábhar35CrMo Cruach
MOQ1 Píosa
Am Luaidhe15 – 30 Lá

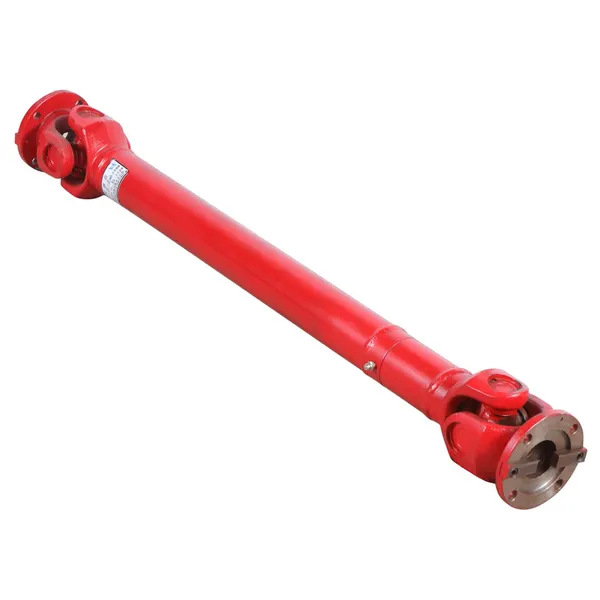

SWC-WH without flex welding type universal coupling welded yoke product photo

01Cad is Cúpláil Uilíoch de Chineál Táthú Flex ann SWC-WH?

Tá an SWC-WH acúplála comhpháirteach docht uilíocha tharchuireann an chasmhóimint trí chuing táthaithe agus tras lárnach ag rith ar imthacaí snáthaidí beachtais. Murab ionann agus cúpláin flex-cineál, tá séaon eilimint leaisteacha, mar sin níl aon rubar, gan aon phacáiste earrach agus gan aon bhall cúitimh flex le caitheamh amach. Mar sin is é an rogha tosaíochta é nuair a éilíonn an tiomáintchasmhóiminte ard, friotaíocht turraing ard agus saol seirbhíse fadaseachas taiseadh torsional.

Is é an cuing táthaithe an príomhdhifríocht ó dhearaí cuing bolted. Faoi chreathadh leanúnach, is féidir le hailt bolted scaoileadh, rud a fhágann fretting, backlash agus teip ar deireadh. Baineann táthú an modh teip sin go hiomlán. Do cheannaitheoirí foinsiúcúpláin uilíocha le haghaidh seaftaí tiomána tionsclaíocha, aistríonn sé seo go níos lú stadanna cothabhála agus costas iomlán úinéireachta níos ísle ar fud shaol seirbhíse an chúplála.

Má tá comhlíonadh torsional ag teastáil ó d'iarratas in ionad rigidity, cuir i gcomparáid é leis anCineál táthú flex caighdeánach SWC-BHnó an fad-réiseCineál táthú flex fada SWC-CH, a chuireann eilimint sholúbtha idir an dá chuing.

02Sonraíochtaí Teicniúla SWC-WH: Raon Tóraithe, Casmhóiminte agus Mí-ailínithe

Liostaíonn an tábla thíos gach méid caighdeánach sa tsraith SWC-WH. Úsáid é chun do thrastomhas seafta, an chasmhóimint ainmniúil riachtanach agus an fad suiteála atá ar fáil a mheaitseáil sula n-iarrtar luachan. Tá boinn saincheaptha, eochairbhealaí agus faid ar fáil ach iad a iarraidh.

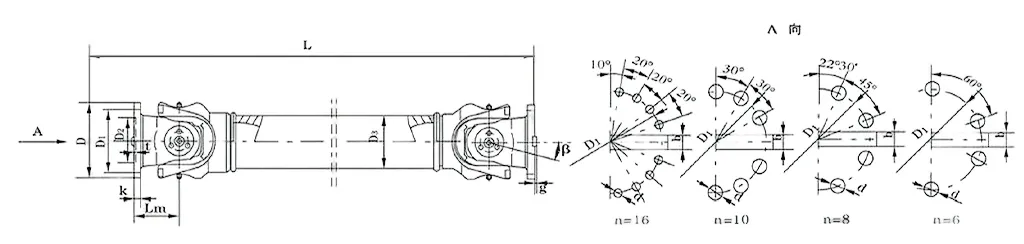

SWC-WH Gan Cineál Táthú Flex Cúplála Uilíoch - Cairt Méid Iomlán
Múnla D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b(h9) g táimhe (kg·m²) Meáchan (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Uillinn amháin

Cúitíonn SWC-WH mí-ailíniú uilleach suas go dtí 15°–25°. Le haghaidh taistil aiseach, péireáil sé le seafta splíne sleamhnáin.

Roghnú Chasmhóiminte

Cuir fachtóir seirbhíse 1.5-2.5 i bhfeidhm ar chasmhóiminte ainmniúil ag brath ar leibhéal turrainge agus timthriall dualgais.

Meaitseáil Leamh

Bors caighdeánach D1 js11 / D2 H7 atá liostaithe thuas. Téarlaí saincheaptha céimnithe nó splínithe ar fáil.

Flange Malartacha

Má úsáideann do seafta comhéadan flange, féach anCineál flange SWC-WFsa tsraith chéanna.

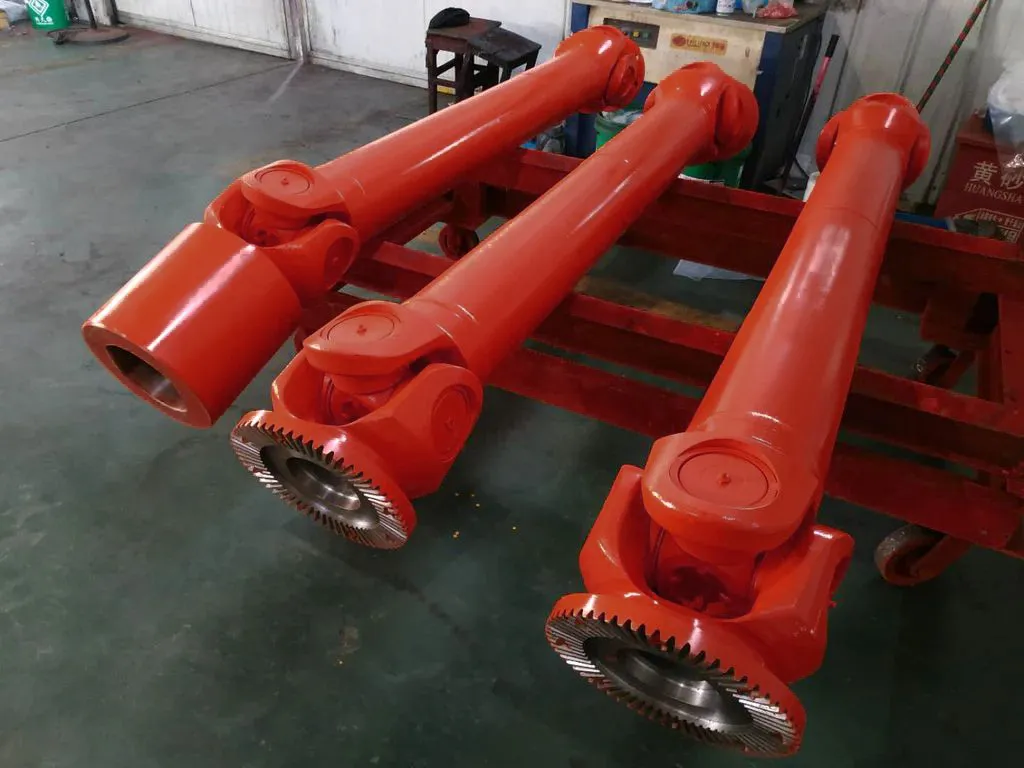

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Cén Fáth a Shonraigh Ceannaitheoirí Cúplála Cuing Táthaithe le haghaidh Innealra Trom-Dleachta

Roghnaíonn innealtóirí soláthair an SWC-WH ar thrí chúis tráchtála:aga neamhfhónaimh níos ísle, níos lú timthriallta athsholáthair agus costas iomlán níos ísle in aghaidh na huaire oibriúcháin.

  • Gan scaoileadh comhpháirteach bolted.Baineann an cuing táthaithe as an modh teip scaoilte creathadh a ghiorrú saol na cúpláin cuing bolted i muilte rollta agus brúiteoirí.
  • Dlús chasmhóiminte ard.Suas go dtí 710 kN·m chasmhóiminte ainmniúil i gclúdach dlúth, a chlúdaíonn an chuid is mó de dhualgais an tseafta tiomána throma.
  • Imthacaí snáthaidí beachtais.Laghdaíonn cuimilte íseal, ardéifeachtúlacht agus eatramh ramhar fada an obair chothabhála.
  • 35CrMo cruach cóimhiotail.Teaschóireáilte le haghaidh caitheamh, tuirse agus friotaíocht turrainge i dtimpeallachtaí mianadóireachta, miotalóireachta agus mara.
  • Caoinfhulaingt uilleach leathan.Laghdaíonn cúiteamh 15°–25° an costas ailínithe le linn na suiteála.
  • Dearadh inseirbhíse.Leathnaíonn páirteanna caitheamh in-athsholáthair saol eacnamaíoch an chúplála thar thimthriall athsholáthair amháin.

04Áit a nÚsáidtear Cúpláin SWC-WH: Feidhmchláir agus Tionscail

Sonraítear an SWC-WH cibé áit a gcaithfidh cúpláil docht, ard-chasmhóiminte maireachtáil le turraing agus creathadh leanúnach. I measc na suiteálacha tipiciúla tá:

Muilte Rollta Cruach Línte Metallurgical Craenacha lastuas Innealra Ardaithe Calafoirt Iompróirí Mianadóireachta Brúiteoirí agus Rigeanna Druileála Tiomáint Mara Innealra Deic Tiomántáin Stroighne agus Páipéir Binsí Tástála Trom-Dleachta Tiomántáin Fuinnimh In-athnuaite Línte Próisis Cheimiceach

Má éilíonn do thiomáint freisin díláithriú aiseach nó comhlíonadh torsional, athbhreithniú a dhéanamh ar an iomlánraon cúplála uilíochnó a mhalairtsraith cúplála fearasroimh sonrú.

05Cúpláin Saincheaptha SWC-WH: OEM, Lipéad Príobháideach agus Táirgeadh Bunaithe ar Líníocht

Tá Raydafon inaMonaróir cúplála uilíoch OEM, ní cuideachta thrádála. Déantar saincheaptha a láimhseáil taobh istigh dár saoráid ISO 9001 féin i Ningbo, an tSín.

Leamh & Eochairbhealach

D1 js11, D2 H7 nó lamháltas saincheaptha. Eochair comhthreomhar, comhéadan splíne nó Laghdaigh-diosca.

Patrún Flange

Ciorcal bolt, trastomhas píolótach agus comhaireamh boltaí a mheaitseáil le do líníocht flange cúplála.

Fad & Iarmhéid

Lmin agus faid sínte. Gráid cothromaíochta dinimiciúla le haghaidh seaftaí ardluais.

Cumhdach & Marcáil

Péinteáil, ocsaíd dhubh, plating since. Ainmchlár agus marcáil lipéad príobháideach.

Seol líníocht PDF, DWG, DXF nó STEP le do thoisí seafta agus timthriall dualgas. Tugann ár n-innealtóirí moladh meánmhéide agus luachan ar ais laistigh de 24 uair an chloig.

06Rialú Cáilíochta, Deimhnithe agus Barántas 12 Mhí

Gabhann gach cúpláil SWC-WH bealach iniúchta doiciméadaithe roimh an loingsiú. Is é seo an rian fianaise a mbíonn ceannaitheoirí thar lear ag brath air le haghaidh ceadú an díoltóra agus le haghaidh iniúchta isteach.

  • Próiseas déantúsaíochta deimhnithe ISO 9001
  • Taifid fíoraithe cruach agus teaschóireála ag teacht isteach
  • Tuairisc iniúchta toisí le haghaidh tolladh, eochairbhealaigh agus Lmin
  • Cigireacht Weld ar an alt cuing
  • Beart oiriúnach agus tástáil rothlaithe roimh phacáil
  • Barántas teoranta 12 mhí i gcoinne lochtanna déantúsaíochta

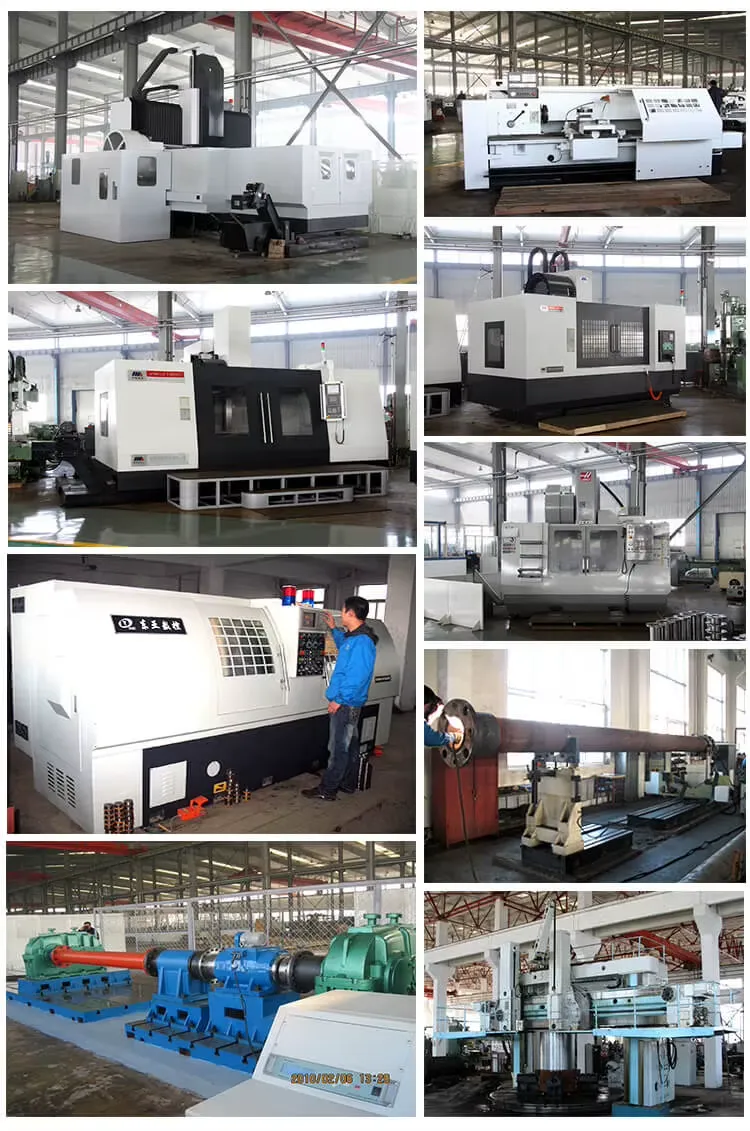

Raydafon universal coupling manufacturing workshop Ningbo China

07Conas a Ordú: MOQ, Am Luaidhe, Pacáil agus Loingseoireacht

MOQ

1 píosa le haghaidh méideanna caighdeánach. Praghsáil toirte ó 50 píosa.

Am Luaidhe

15-30 lá tar éis deimhniú agus taisce a tharraingt.

Pacáil

Cás adhmaid, scannán frith-meirge VCI, desiccant, pailléad saincheaptha do mhéideanna móra.

Loingseoireacht

Farraige, aer nó sainráite. Téarmaí EXW / FOB / CIF / DDP ar fáil.

Doiciméid

CI, PL, CO, Foirm A/E, teastas ábhartha, tuairisc tríthoiseach.

Íocaíocht

T/T, L/C ag an radharc, agus téarmaí eile atá soshannta do cheannaitheoirí athuair.

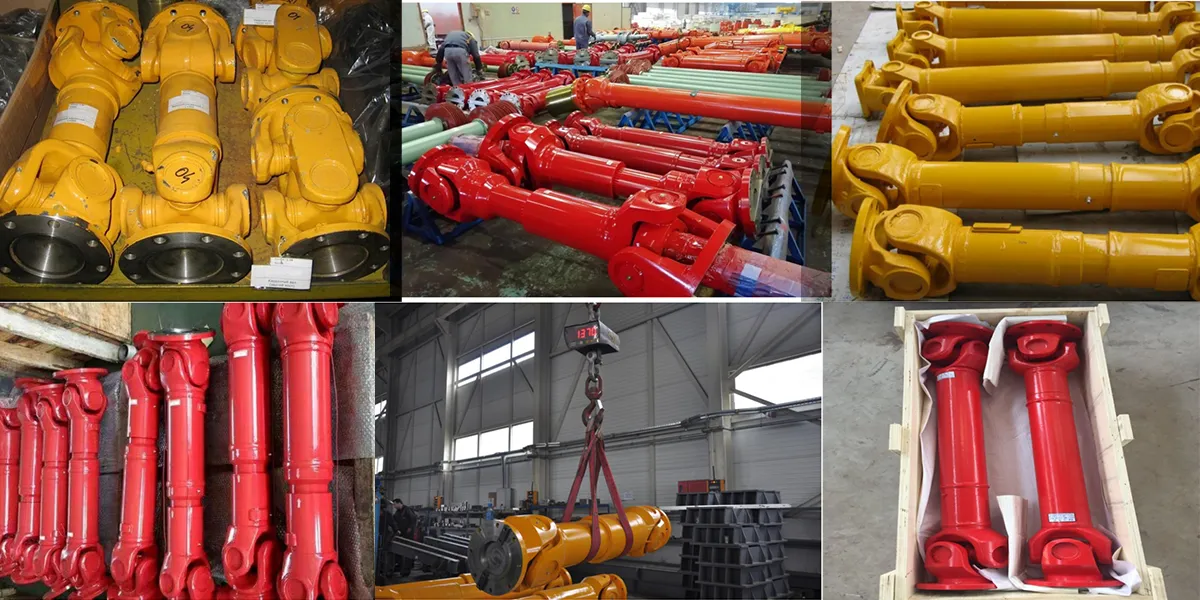

SWC-WH universal coupling inspection and assembly line

08Ceisteanna Coitianta Ceannaitheora Cúplála Uilíoch SWC-WH

Cad a chiallaíonn "gan cineál táthú flex" ar an gcúpláil SWC-WH?

Ciallaíonn sé nach bhfuil aon eilimint leaisteacha nó solúbtha ag an gcúpláil i gcosán an chasmhóiminte, agus go bhfuil an cuing ceangailte le táthú seachas boltáil. Cuireann sé seo deireadh le scaoileadh comhla bolted faoi chreathadh agus ardaíonn sé righineacht struchtúrach. Is é an rogha ceart é do thiomáineann ard-chasmhóiminte, ard-turraing nuair nach bhfuil gá le heilimint sholúbtha.

Cad é raon chasmhóiminte agus tollaidh na sraithe SWC-WH?

Trastomhas giration 100–550 mm, chasmhóiminte ainmniúil 1.25–710 kN·m, chasmhóiminte tuirse 0.63–355 kN·m, tolladh caighdeánach D1 57–426 mm. Tá tuirlingí saincheaptha agus seaftaí céimnithe ar fáil.

Cén t-ábhar agus imthacaí a úsáidtear?

Is cruach cóimhiotail 35CrMo teaschóireáilte iad cuing agus flanges. Ritheann an tras-iris ar imthacaí snáthaidí beachtais chun cuimilte a laghdú agus saol seirbhíse a leathnú faoi dhualgas tionsclaíoch leanúnach.

Cad é an uillinn mhí-ailínithe uasta?

Ag brath ar mhéid, 15° go 25° de mhí-ailíniú uilleach. Ní dhéanann an SWC-WH cúiteamh ar dhíláithriú aiseach - péireáil le splíne sleamhnáin nó seafta teileascópach é má tá taisteal aiseach ann.

An dtugann tú cúpláin OEM nó saincheaptha SWC-WH?

Tá. Saincheapaimid tolladh, eochairbhealach, patrún flange, fad, grád cothromaíochta, cóireáil dromchla agus ainmchlár. Seol líníocht PDF, DWG, DXF nó STEP agus déanfaimid ceanglófar laistigh de 24 uair an chloig.

Cad é an MOQ, an t-am luaidhe agus an bharántas?

MOQ 1 píosa le haghaidh méideanna caighdeánach. Am luaidhe 15-30 lá ag brath ar mhéid agus saincheaptha. Barántas teoranta 12 mhí i gcoinne lochtanna déantúsaíochta.

Conas a roghnóidh mé an méid ceart SWC-WH do mo sheafta tiomána?

Cuir chasmhóimint ainmniúil, buaic-chasmhóiminte, luas, trastomhais seafta, uillinn mhí-ailínithe agus timthriall dualgas ar fáil. Molfaidh ár n-innealtóirí an méid leis an bhfachtóir seirbhíse ceart. Is féidir leat athbhreithniú iomlán a dhéanamh freisintreoir roghnúcháin cúplála uilíochroimh theagmháil linn.

An féidir liom sampla a fháil sula ndéantar mór-ordú?

Tá. Glactar le horduithe samplacha le haghaidh méideanna caighdeánacha. Luaitear costas samplach agus lasta ar leithligh agus is féidir iad a chur chun sochair i gcoinne an chéad ordú mórchóir.
