Giarbhosca Pláinéadach

Raydafon, Soláthar díreach mhonarcha laghdaitheora na Síne, mar mhonaróir iontaofa agus soláthraí, soláthraímid laghdaitheoirí pláinéadacha le feidhmíocht chobhsaí, struchtúr dlúth agus praghas réasúnta, atá oiriúnach le haghaidh trealamh uathoibrithe, córas tarchurtha ard-ualach agus réimse rialaithe cruinneas, chun freastal ar riachtanais soláthair custaiméirí intíre agus eachtrannacha maidir le casmhóiminte ard, saolré fada agus éifeachtacht ard.

Glacann laghdaitheoir pláinéadach Raydafon struchtúr cruach cóimhiotail ard-neart, tá an trealamh carburized agus múchta agus talamh cruinneas, sroicheann cruas dromchla an fhiacail HRC60 ±2, tá an friotaíocht tuirse láidir, agus tá an cumas ualachiompartha i bhfad níos airde ná an meicníocht laghdaithe fearas traidisiúnta. Glactar leis an dearadh meshing siméadrach inmheánach trí fiacail, is féidir leis an éifeachtacht tarchurtha teacht ar níos mó ná 95%, tá an oibríocht cobhsaí, tá an torann íseal, agus tá an t-aschur chasmhóiminte aonfhoirmeach. Tá sé oiriúnach go háirithe do chórais servo, sorcóirí leictreacha, robots tionsclaíocha, chassis soghluaiste rothaí, línte tarchurtha agus feistí ardaithe, etc., a bhfuil ceanglais ard acu maidir le cruinneas agus freagra cumhachta.

RaydafonGiarbhosca Pláinéadachsoláthraíonn sé teaglaim struchtúracha aonchéime, dhá chéim agus trí chéim, le cóimheasa luais a chlúdaíonn 3:1 ~ 200:1, agus is féidir leis an chasmhóimint aschuir agus an roghnú cóimheas laghdaithe a leathnú de réir mar is gá; I measc na bhfoirmeacha aschuir tá eochair-seafta, seafta splíne, cineál flange agus comhéadan neamhchaighdeánach saincheaptha chun freastal ar riachtanais suiteála trealaimh éagsúla. Tá gach táirge de chuid na cuideachta tar éis tástáil chothromaithe dinimiciúil agus tástáil concentricity a rith chun oibriú ardluais a chinntiú gan croitheadh ​​​​agus teas, rud a chuir go mór le cobhsaíocht fhoriomlán an trealaimh.

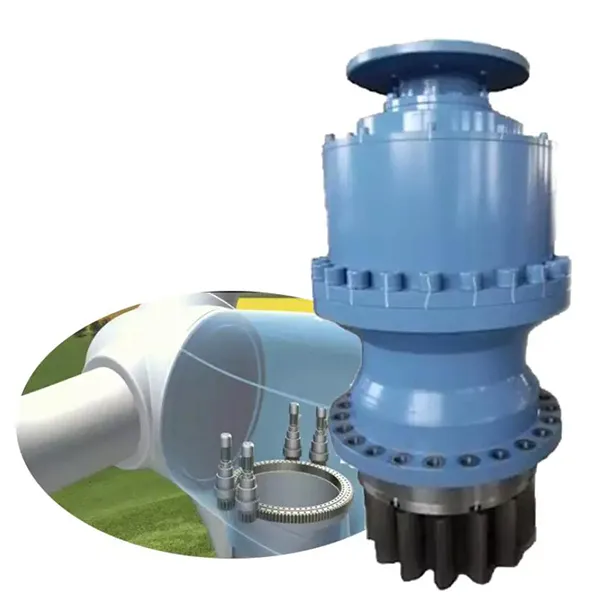

Úsáidtear na laghdaitheoirí pláinéadacha a tháirgtear ag Raydafon go forleathan i línte cóimeála uathoibrithe, innealra pacáistithe, trealamh CNC, trealamh iompair, chassis crawler innealtóireachta, córais rialaithe cumhachta gaoithe agus réimsí eile. Tá feidhmíocht den scoth acu maidir le marthanacht, inoiriúnaitheacht agus iomaíochas praghais, agus fáiltíonn custaiméirí baile agus eachtrannacha go maith orthu. Cibé an integrator, monaróir meaisín iomlán nó soláthraí seirbhíse cothabhála tú, is féidir linn réitigh tarchurtha éifeachtach ó thaobh costais agus tacaíocht soláthair cobhsaí a sholáthar duit.

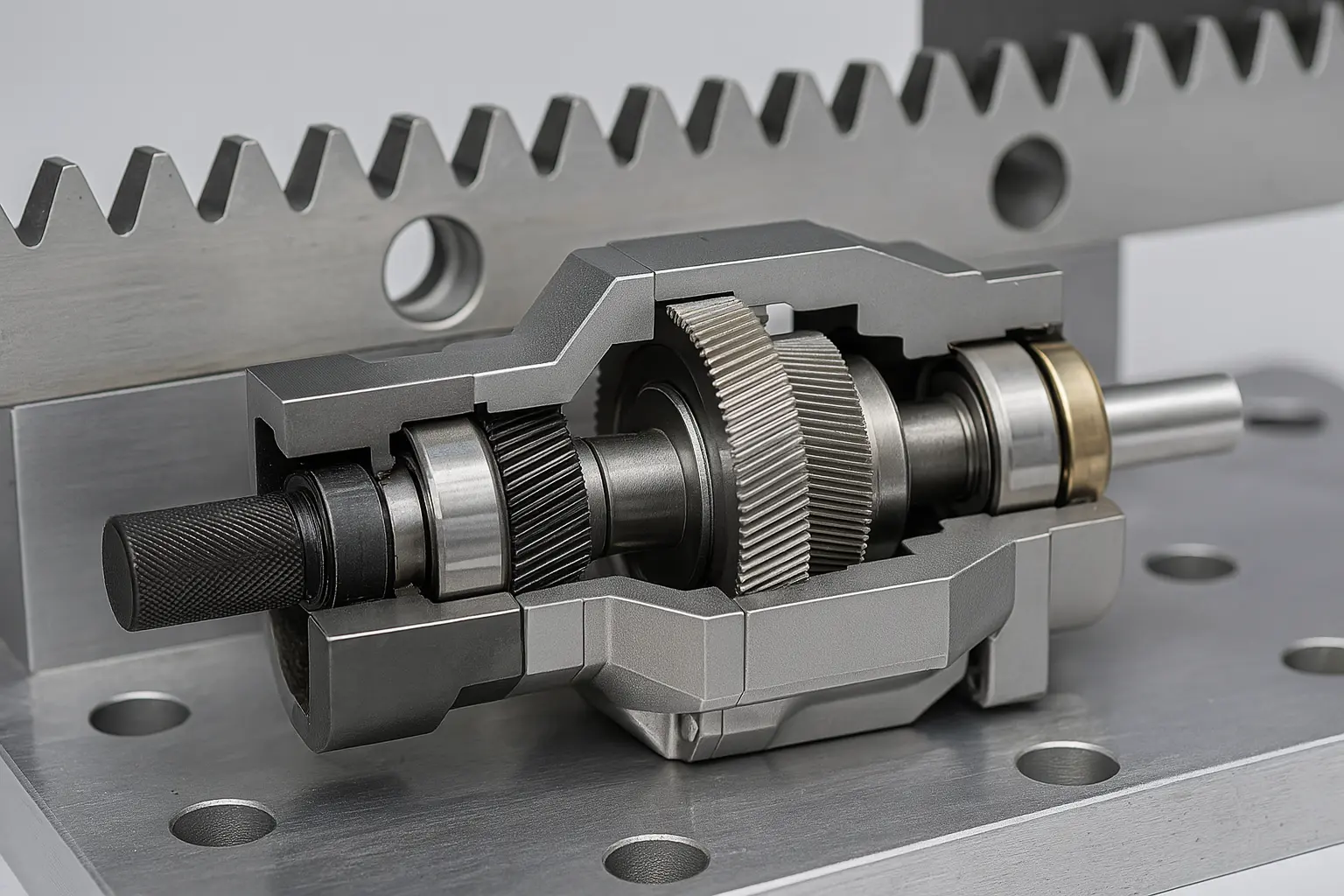

Conas a Oibríonn Giarbhosca Pláinéadach

Is éard atá i struchtúr bunúsach laghdaitheora pláinéadach ná trí phríomhchuid: an fearas gréine lárnach (pinion ag an deireadh ionchuir), an fearas pláinéadach atá leagtha rothlach timpeall air, agus an fáinne fearas istigh fillte timpeall an taobh amuigh. Tarchuirtear an chumhacht ón mótar, ag tiomáint an ghiar gréine ar dtús chun rothlú, agus ansin tiomáineann an fearas gréine giaranna pláinéadacha iolracha chun rothlú. Rothlaíonn na giaranna pláinéadacha seo agus iad ag imrothlú feadh an ghiar gréine, agus ar deireadh tarchuireann siad an chumhacht chuig an seafta aschuir tríd an iompróir pláinéadach atá socraithe orthu.

Ceadaíonn an modh "meshing il-fiacail" an fórsa a roinnt i measc giaranna iolracha, a bhfuil ní hamháin aschur réidh agus torann íseal, ach freisin go bhfuil cumas ualachiompartha níos láidre ná gnáth-struchtúir fearas. Is féidir le laghdaitheoirí pláinéadacha Raydafon chasmhóiminte níos airde a aschur faoi na coinníollacha toirte céanna, le struchtúr dlúth, atá oiriúnach do threalamh le spás suiteála teoranta ach ceanglais ardfheidhmíochta tarchurtha, mar shampla córais servo, airm robotic uathoibrithe, modúil tiomáint crawler, meaisíní pacáistithe, etc.

Braitheann an cóimheas tarchurtha de laghdaitheoir phláinéid ar an gcóimheas giaranna agus ar líon na gcéimeanna. Go ginearálta, is féidir le céim amháin 310:1 a bhaint amach, is féidir dhá chéim a leathnú go dtí 20100:1, agus is féidir fiú teaglaim trí chéim a dhéanamh le haghaidh coinníollacha oibre a éilíonn cóimheas laghdaithe níos mó. Soláthraíonn Raydafon struchtúr cóimheas luas caighdeánach agus tacaíonn sé le teaglaim cascáide saincheaptha, ag leagan síos an luas aschuir agus an raon chasmhóiminte de réir riachtanais an chustaiméara.

Toisc go n-athraíonn an fearas pláinéadach inmheánach seasamh an fhórsa i gcónaí le linn uainíochta, caitheann an fearas go cothrom agus tá saol níos faide ag an meaisín iomlán. Ina theannta sin, bainimid úsáid as giaranna cruach cóimhiotail cruaite, imthacaí cruinneas agus caighdeáin tionóil backlash íseal, rud a fhágann go bhfuil an laghdaitheoir ní hamháin cobhsaí san aschur, ach freisin ard i gcruinneas suite, oiriúnach le haghaidh tosaithe agus stad arís agus arís eile, ar aghaidh agus ar ais, agus coinníollacha ualaigh táimhe íseal.

Is iad na buntáistí lárnacha a bhaineann le laghdaitheoirí pláinéadacha ná ard-éifeachtúlacht, dlús ard-chasmhóiminte, méid beag agus dea-rialú comhlárnachta. Tá réitigh aibí ag Raydafon i ndearadh sraith fearas, córas lubrication, meaitseáil flange aschuir, etc., ar féidir leo riachtanais iarbhír na gcóras tionsclaíochta éagsúla a chlúdach. Má tá tú ag measúnú leas iomlán a bhaint as an gcóras tarchurtha, is féidir linn an teaglaim mhúnla agus struchtúr cuí a mheaitseáil go tapa de réir na bparaiméadar mótair agus na ceanglais ualaigh a sholáthraíonn tú. Fáilte romhat dul i gcomhairle leis an rogha.

Conas Cóimheas Fearas Giarbhosca Pláinéadach a Ríomh

Nuair a bhíonn laghdaitheoir pláinéadach á úsáid nó á roghnú, is céim bhunúsach agus ríthábhachtach é ríomh an chóimheas tarchurtha (cóimheas laghdaithe). Cinneann an cóimheas tarchurtha luas agus chasmhóimint an seafta aschuir, agus tá tionchar díreach aige ar éifeachtúlacht oibriúcháin an trealaimh agus ar mheaitseáil ualaigh. Agus córas laghdaithe pláinéadach á dhearadh, déanfaidh Raydafon an struchtúr cóimheas luas cuí a mheaitseáil de réir riachtanais iarbhír chun úsáid chobhsaí agus éifeachtach a chinntiú.

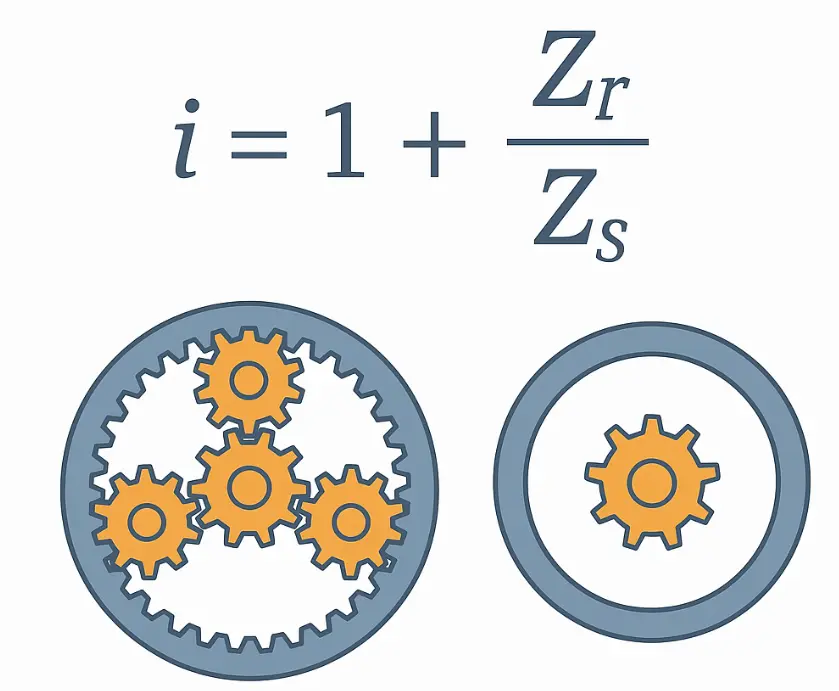

Níl an fhoirmle chun an cóimheas tarchurtha de laghdaitheoir pláinéadach a ríomh casta i ndáiríre. Is é an struchtúr is coitianta ná go bhfuil an fearas gréine gníomhach, tá an fáinne istigh socraithe, agus tá an t-iompróir phláinéid aschur. Faoin struchtúr seo, is é an fhoirmle chun an cóimheas tarchurtha a ríomh ná:

Cóimheas tarchurtha i = 1 + (Zr / Zs)

Cá háit:

Is é Zr líon na bhfiacla ar an bhfáinne istigh

Is é Zs líon na bhfiacla ar an bhfearas gréine

Mar shampla simplí: Má tá líon na bhfiacla ar an bhfearas gréine 20 agus líon na bhfiacla ar an bhfáinne istigh 60, ansin is é an cóimheas tarchurtha:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Is é sin, rothlaíonn an mótar 4 huaire, rothlaíonn an seafta aschuir 1 uair, agus is é 4:1 an cóimheas laghdaithe.

Sna laghdaitheoirí pláinéadacha deartha ag Raydafon, clúdaíonn an cóimheas tarchurtha a úsáidtear go coitianta raon 3:1 go 100:1, a bhaintear amach trí mheascán de struchtúir aonchéime, dhá chéim nó trí chéim.

Struchtúr aonchéime De ghnáth is é an cóimheas luais ná 3~10

Struchtúr dhá chéim Is é an cóimheas luais ná 15~100

Struchtúr trí chéim Oiriúnach le haghaidh ócáidí íseal-luas ualach trom a éilíonn cóimheas laghdaithe níos mó

Chomh maith leis an gcóimheas luas a ríomh, tá sé tábhachtach freisin a thabhairt faoi deara go ndéanfaidh grúpaí pláinéadacha de leibhéil éagsúla frithchuimilt inmheánach a fhorshuí, rud a mbeidh tionchar beag acu ar éifeachtúlacht. Dá bhrí sin, faoin mbonn go gceadaíonn an cóimheas luais, déan iarracht teaglaim ísealleibhéil níos éifeachtaí a roghnú.

Is féidir le Raydafon cóimheas tarchurtha réasúnta agus leibhéal struchtúrach a mholadh bunaithe ar an luas mótair, riachtanais luas aschuir, chasmhóiminte ualaigh agus sonraí eile a sholáthraíonn an custaiméir, agus léaráidí paraiméadar agus moltaí roghnúcháin a sholáthar chun cabhrú leat earráidí a sheachaint sa chéim luath den roghnú agus oibriú iontaofa an trealaimh a chinntiú. Mura bhfuil tú cinnte faoi ríomh an chóimheasa tarchurtha, is féidir leat teagmháil a dhéanamh linn go díreach freisin agus cabhróimid leis an tsamhail chuí a ríomh agus a mheaitseáil.
