Worm Gearbox Supplier for Stable Transmission and Long Service Life

Déantóir Giarbhosca Worm - Tarchur Cobhsaí, Praghas Réasúnta

RaydafonIs monarcha laghdaitheora péisteanna atá bunaithe sa tSín. Meaitseálann muid riachtanais trealaimh go cruinn agus soláthraímid cáilíocht chobhsaí ar phraghsanna réasúnta.

Tithíocht & Struchtúr

  • Cóimhiotal alúmanaim ard-neart aon-phíosa nó tithíocht iarann ​​teilgthe
  • Láidir, creimeadh-resistant
  • Oiriúnach do thaise ard, deannach ard, creathadh go minic

Gear & Worm

  • Roth worm: cóimhiotal copair ardfheidhmíochta
  • Worm: cruach cóimhiotail ardchaighdeáin
  • Talamh beacht agus cóireáil teasa
  • Meshing réidh, torann íseal, éifeachtacht ard

Tástáil & Bealadh

  • Tástáil rith gan ualach
  • Tástáil séalaithe róin ola
  • Tástáil teagmhála dromchla fiacail
  • ramhar sintéiseach nó ola fearas, -20 ℃ go +80 ℃

Freastalaíonn ár giarbhoscaí worm ar mhonaróirí innealra intíre agus onnmhairíonn siad go dtí an Eoraip, Meiriceá, Oirdheisceart na hÁise, agus an Meánoirthear. Leanann muid an prionsabal "tarchur níos iontaofa agus seirbhís níos éifeachtaí."Déan teagmháil linnle haghaidh ceanglófar.

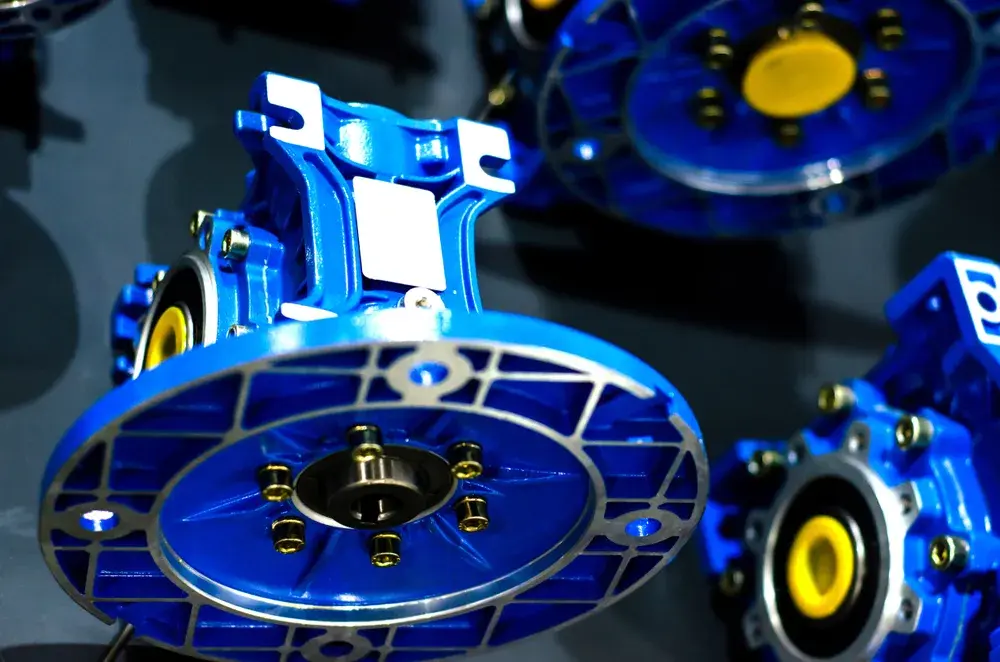

Raydafon worm gearbox housing and structure

Conas Aislais i nGiarbhosca Worm a Choigeartú

Is é backlash an bhearna bheag idir dromchlaí fiacail roth worm agus worm. Bíonn tionchar aige ar chobhsaíocht, ar éifeachtúlacht, agus ar shaol na seirbhíse. Tá giarbhoscaí Raydafon réamh-choigeartaithe, ach is féidir backlash a athrú le linn úsáide fadtéarmach nó in-athshuiteáil.

1
Cumhacht as agus díluchtaigh Múch an laghdaitheoir agus díluchtaigh an t-ualach go hiomlán chun riosca uainíochta a sheachaint. Glan an dromchla roimh dhíchóimeáil.
2
Seiceáil an struchtúr coigeartaithe Le haghaidh NMFearas péisteanna sraith RVlaghdaitheoirí, tá suíochán seafta ionchuir eccentric nó meicníocht réamh-ualach flange ag an gcuid is mó de na samhlacha le haghaidh coigeartú fíneáil.
3
Coigeartaigh doimhneacht meshing Scaoil na boltaí socraithe seafta worm ag an deireadh ionchuir. Coigeartaigh an muinchille eccentric nó an suíochán imthacaí chun doimhneacht meshing a athrú, nó athraigh tiús an gasket go dtí an t-achar aiseach mionchoigeartaithe.
4
Rith tástála Rith tástáil gan ualach ar dtús, ansin triail lánualach. Ná ró-níos doichte - cruthaíonn sé teas, caitheamh agus damáiste luath.

Raon backlash molta

0.08 mm - 0.15 mm

Cinntíonn éifeachtacht meshing maith gan jamming nó caitheamh méadaithe.

Má tá caitheamh taobh fearas dian, tá imthacaí scaoilte, nó dífhoirmítear an tithíocht, stop agus cuir páirteanna in ionad nó déan teagmháil le tacaíocht theicniúil Raydafon. Gabhann gach giarbhosca trí bhrath teagmhála dromchla fiacail agus tástálacha oibríochta gan ualach roimh an loingsiú. Soláthraímid cúnamh teicniúil iargúlta freisin, lena n-áirítear treoir físe agus anailís ar líníocht struchtúrach.

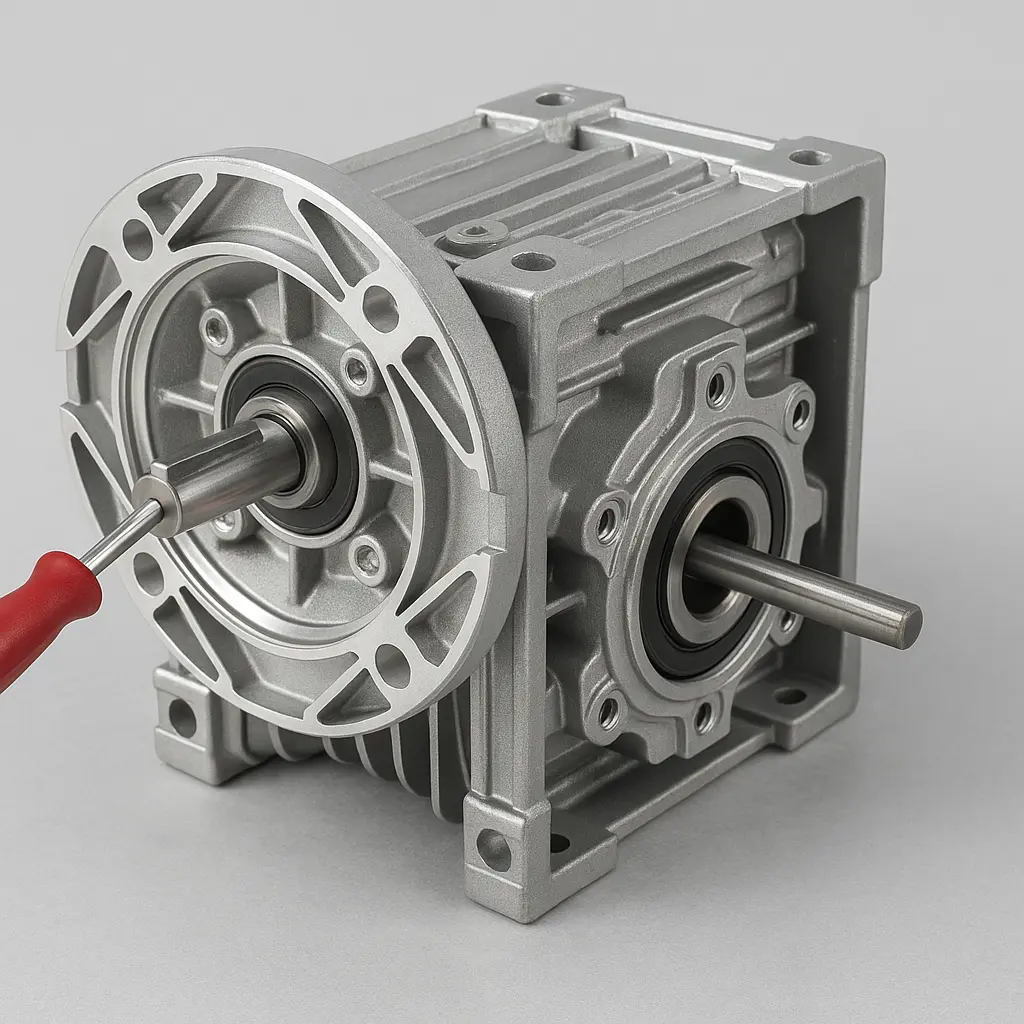

Worm gearbox backlash adjustment

Conas Cóimheas Giarbhosca Worm a Ríomh

Is eochairpharaiméadar é cóimheas tarchurtha (cóimheas laghdaithe) nuair a bhíonn agiarbhosca péisteanna. Deimhnigh é sula roghnaíonn tú samhail.

Bunfhoirmle

Cóimheas tarchurtha = fiacla roth péisteanna ÷ cinn péisteanna

Fiacla Worm Wheel Cinn Worm Cóimheas Tarchuir Luas Aschuir
40 1 (singil) 40:1 1/40 den ionchur
40 2 (dúbailte) 20:1 1/20 den ionchur

Tá fiacla roth péisteanna marcáilte ar an ainmchlár nó ar an líníocht — is iad na comhluachanna ná 30, 40, 50, 60. Is gnách go mbíonn cinn péisteanna 1 nó 2, rud a léiríonn cé mhéad fiacla a rothlaíonn roth na péisteanna in aghaidh casadh na péiste.

Tairgeann Raydafon cóimheasa caighdeánacha ó i=7.5 go i=100. Tá comhcheangail ilchéime ar fáil – mar shampla, tugann an chéad chéim 40:1 móide 5:1 an dara céim cóimheas iomlán de 200:1.

Nóta roghnúcháin:Laghdaíonn cóimheas ró-mhór éifeachtúlacht agus méadaítear méid. Tugann cóimheas ró-bheag chasmhóiminte aschuir neamhleor. Smaoinigh freisin ar chasmhóiminte aschuir, caillteanas éifeachtúlachta, agus timthriall oibre.

Is féidir le Raydafon an tsamhail cheart agus an cóimheas a mholadh bunaithe ar do chumhacht ionchuir, luas oibriúcháin, agus saintréithe ualaigh. Soláthraíonn ár bhfoireann theicniúil seirbhísí ríomh roghnúcháin iomlána.Déan teagmháil linnle haghaidh tacaíochta teicniúla agus moltaí saincheaptha.

Worm gearbox ratio calculation

View as

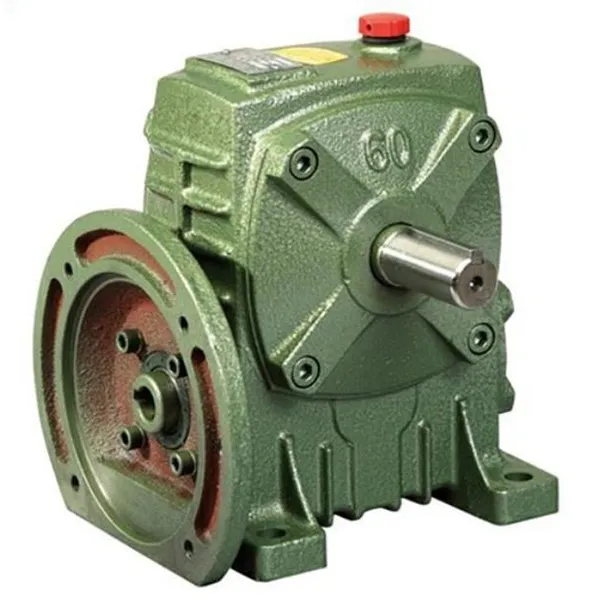

Giarbhoscaí Worm Sraith WPDA

Giarbhoscaí Worm Sraith WPDA

Giarbhoscaí Worm Sraith WPDA - 13 méid fráma (40-250), cóimheasa 5:1 go 100:1, chasmhóiminte aschuir 15–2,500 N·m, cumhacht ionchuir 0.12–15 kW, tithíocht iarann ​​teilgthe IP65 le lubrication éigean. Múchadh roth na péisteanna agus meilte go HRC 58–62; coinníonn séala liopa dúbailte deannach plúir, siolta páirce agus uisce níocháin amach as cuas an trealaimh. Tá gléasadh cos, fean agus seafta cuasach ar fáil, agus is féidir an seafta aschuir a mheaisíniú chun an mótar atá agat cheana féin a mheaitseáil. Seol do chumhacht ionchuir, an cóimheas riachtanach agus flange mótair - cuirimid ar ais fráma comhoiriúnaithe, líníocht tríthoiseach agus luachan díreach ón monarcha laistigh de 24 uair an chloig.
Giarbhoscaí Worm Sraith WPA

Giarbhoscaí Worm Sraith WPA

Mar mhonarcha gairmiúil agus monaróir sa tSín a raibh baint mhór aige le réimse an trealaimh tarchurtha, sheol Raydafon Giarbhoscaí Worm Sraith WPA, a bhfuil bail ar fónamh orthu go forleathan as a gcuid feidhmíochta ardchostais. Clúdaíonn cóimheas laghdaithe na sraithe seo 5:1 go 100:1, sroicheann an chasmhóimint aschuir 10Nm-2000Nm, tá sé oiriúnach do mhótair 0.06kW-15kW, agus tacaíonn sé le héagsúlacht modhanna suiteála cosúil le cosa agus flanges, is féidir a oiriúnú go héasca do chásanna mar iompar ábhar agus trealamh cosanta comhshaoil. Mar sholáthraí iontaofa, soláthraíonn Raydafon seirbhísí saincheaptha agus praghsanna trédhearcacha. Tá an costas 30% níos ísle ná sin na mbrandaí allmhairithe a bhfuil an fheidhmíocht chéanna acu, agus is é sin an réiteach is fearr le fiontair bheaga agus mheánmhéide chun a gcuid trealaimh a uasghrádú.
EP-NRV-F Giarbhosca Ionchuir Worm Aonair Seafta Soladach

EP-NRV-F Giarbhosca Ionchuir Worm Aonair Seafta Soladach

Mar mhonarcha agus monaróir aitheanta sa tSín i réimse na trealaimh tarchurtha tionsclaíochta gairmiúla, sheol Raydafon an giarbhosca worm ionchuir seafta aonair EP-NRV-F, atá ina laghdaitheoir fearas worm den scoth. Glacann an táirge dearadh ionchuir seafta soladach aonair, le struchtúr dlúth agus oibriú cobhsaí, cumas tarchurtha ard-chasmhóiminte, agus is féidir é a oiriúnú do chásanna éagsúla iarratais tionsclaíocha. Clúdaíonn a sonraíochtaí roghanna cóimheas laghdaithe éagsúla (cosúil le 7.5:1 go 100:1), raon leathan de chasmhóiminte aschuir rátáilte (10Nm-1800Nm), oiriúnú cumhachta ionchuir do mhótair 0.06kW-15kW, agus leibhéal cosanta IP55 chun oibriú iontaofa a chinntiú faoi choinníollacha oibre crua. Mar sholáthraí ardchaighdeáin, soláthraíonn Raydafon seirbhísí saincheaptha solúbtha agus praghsanna an-iomaíoch chun freastal ar riachtanais éagsúla na gcustaiméirí maidir le réitigh tarchurtha éifeachtacha.

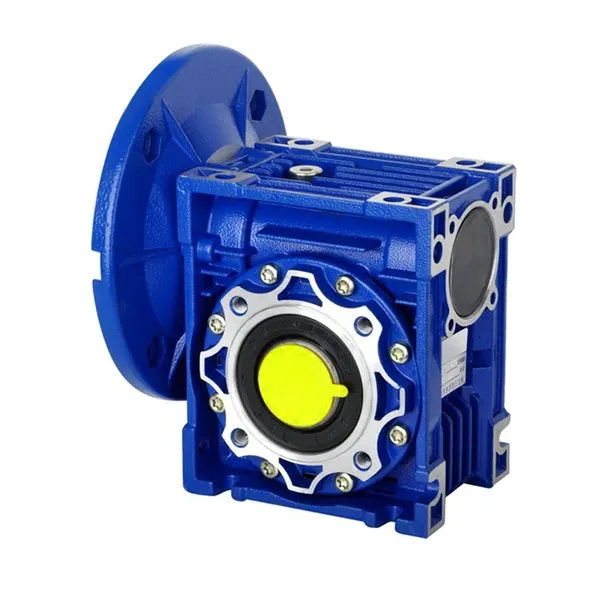

Giarbhosca Worm EP-NMRV le Flange Aschuir

Giarbhosca Worm EP-NMRV le Flange Aschuir

Is é Giarbhosca Worm EP-NMRV Raydafon le Aschur Flange an chuid is fearr sa tionscal i dtéarmaí cáilíochta! Tá múnlaí éagsúla ó NMRV025 go NMRV150, le cumhacht ó 0.06kW go 15kW agus chasmhóiminte suas go dtí 1800Nm. Tá sé ag luí le meaisíní beaga agus móra araon. Tá an bosca déanta as cóimhiotal alúmanaim caitheamh-resistant, atá éadrom agus buan. Is féidir an dearadh flange aschuir a nascadh go díreach le trealamh tionsclaíoch éagsúla agus tá sé éasca a shuiteáil freisin. Tá an fearas worm déanta as cré-umha stáin chaitheamh-resistant, a bhfuil éifeachtacht tarchurtha ard agus torann beag. Mar mhonaróir atá ar eolas go maith sa tSín, rialaíonn Raydafon cáilíocht ar fud an phróisis iomláin agus is soláthraí iontaofa é!
Mar mhonaróir iontaofa Giarbhosca Worm agus soláthraí sa tSín, tá ár gcuid táirgí tar éis deimhniú CE a rith. Más mian leat táirgí ardchaighdeáin a cheannach, déan teagmháil linn.
