Cúpláil Comhpháirteach Uilíoch de Chineál SWP-G Super Short Flex

Cúpláil Comhpháirteach Uilíoch de Chineál SWP-G Super Short Flex

Is é Comhchúpláil Uilíoch Cineál Super Short Flex Raydafon SWP-G an rud atá uait. Tá sé tógtha go sonrach le haghaidh na socruithe dlúth sin ina n-áirítear gach orlach, gan skimping ar an gcumhacht atá uait.


Cúpláil Ard-chasmhóiminte le haghaidh Spásanna daingean agus Innealra Trom

Nuair is gá fearas tógála nó buainteoirí talmhaíochta acúplála comhpháirteach uilíochgo n-oireann spásanna daingean ach a sheachadann chasmhóiminte mór fós, tá an Raydafon SWP-G tógtha don phost. Dearadh iontach gearr, eilimint sholúbtha, agus suas le 224 kN·m chasmhóiminte — gan aon chomhréiteach ar fheidhmíocht.

225–350mm

Trastomhas gyration

224kN·m

An chasmhóimint uasta

5°

Mí-ailíniú uilleach

ISO 9001

Caighdeán cáilíochta

Cumhacht Dlúth

Sár-Ghearr, Tógtha le haghaidh Comhthionóil daingean

Ní lipéad amháin atá sa dearadh “super short” – brúnn sé isteach i spotaí daingean nach féidir le cúpláin eile a bhaint amach. Trastomhas gyration 225mm go 350mm oireann trealamh trom meánmhéide.

Mar chomhchúpláil ghearr flex uilíoch, láimhseálann sé suas le 5 chéim de mhí-ailíniú uilleach agus é ag iompar chasmhóiminte suas le 224 kN·m. Sáithíonn an eilimint sholúbtha ionsuite suaitheadh ​​agus creathadh ionas nach n-éireoidh le codanna eile an caitheamh.

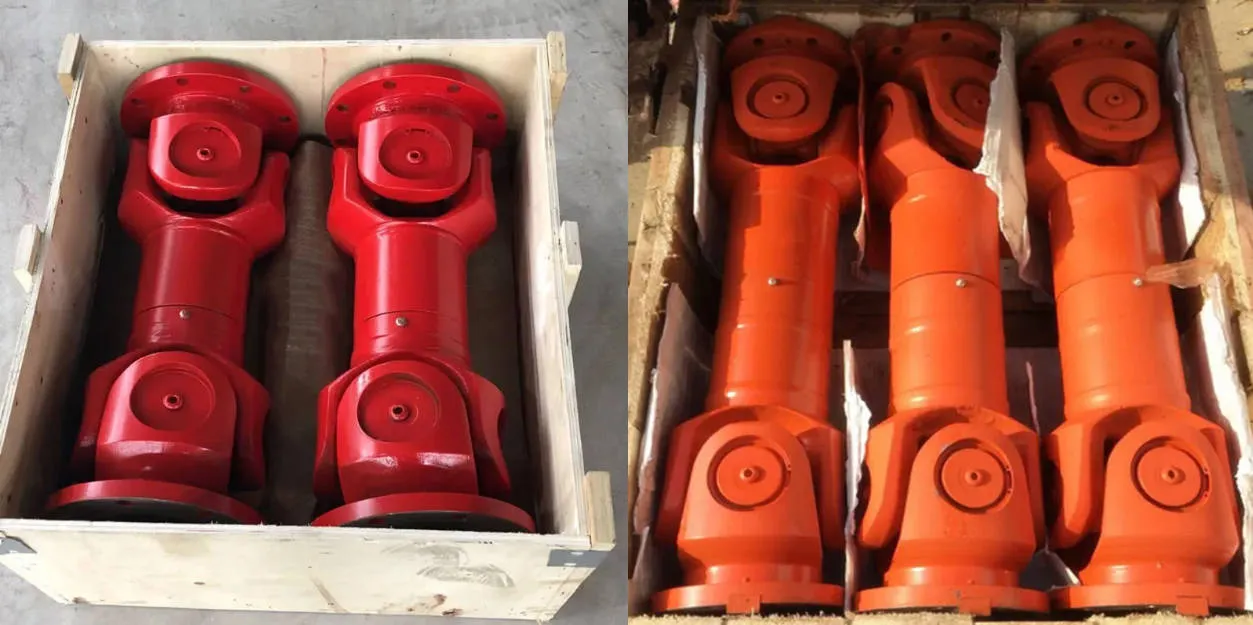

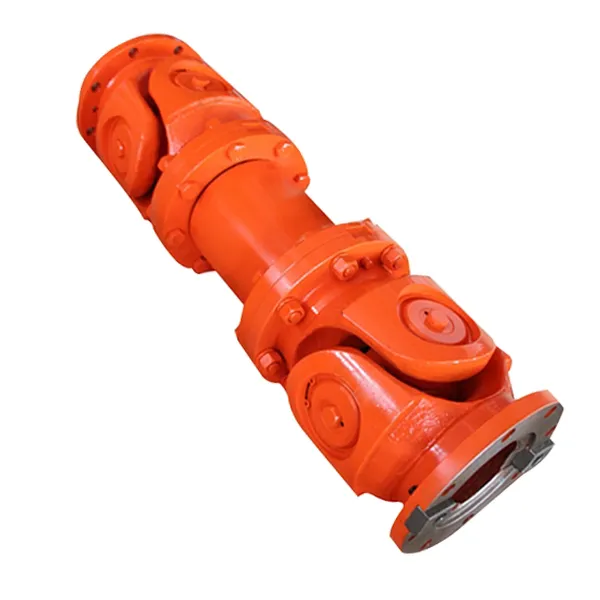

Raydafon SWP-G super short flex type universal joint coupling

Sonraíocht Táirge

Cúig mhúnla caighdeánach ó SWP225G go SWP350G. Tá raonta an chasmhóiminte ó 56 kN·m go 224 kN·m. Méideanna saincheaptha ar fáil ar iarratas.

Múnla D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP 350G 350 224 112 5° 850 355

Nóta: mar shampla marcáil - trastomhas gyration D = 315mm, fad tráthchuid L = 620mm, cineál G gearr gan cineál flex: SWP315GX620 cúplála.

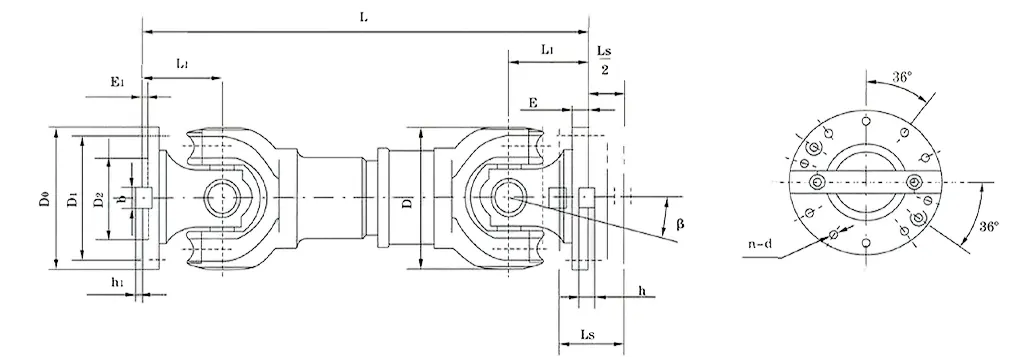

SWP-G coupling dimension drawing

Feidhmchlár Táirge

Tógtha le haghaidh spotaí daingean nuair is gá duit solúbthacht agus cumhacht araon. Bogann an chasmhóimint go héifeachtach i spásanna gan spás le haghaidh páirteanna toirtiúla, fiú nuair nach bhfuil na seaftaí ailínithe go foirfe.

Trealamh Tógála

Tá spásanna daingean ag tochaltóirí agus lódairí ina gcuimsítear páirteanna gar dá chéile. Luíonn an SWP-G ceart isteach, ag maosú creathadh agus ag láimhseáil gluaiseacht leanúnach.

Innealra Talmhaíochta

Tarracóirí ag treabhadh páirceanna míchothroma agus buainteoirí ar thalamh garbh. Déanann sé coigeartú ar mhí-ailínithe uilleacha ó obair easbhóthair, ag laghdú caitheamh.

Socruithe Mara

Urranna innill daingean ar bháid. Láimhseálann tógáil atá frith-chreimeadh sáile agus ualaí dinimiciúla ó thonnta agus tiomáint.

Fuinneamh In-athnuaite

Teastaíonn rialú beacht ar thuirbíní gaoithe agus rianaithe gréine i spásanna teoranta. Casmhóiminte ard le backlash beag agus cothabháil íseal.

SWP-G coupling applications

Gnéithe Táirge

Tógáil dhlúth, ardchasmhóiminte, ábhair mharthanacha, agus friotaíocht creimthe — a innealtóireacht le haghaidh dualgas leanúnach i dtimpeallachtaí éilitheacha.

Eilimint Flex Ard-chasmhóiminte

Láimhseálann gnéithe flex casta mí-ailínithe móra uilleacha gan cur isteach ar fheidhmíocht. Ideal do thimpeallachtaí dinimiciúla ina n-athraíonn seaftaí.

Ábhair CRUA

Cuireann comhpháirteanna cruach agus cré-umha ard-neart in aghaidh caitheamh agus tuirse faoi oibriú gan stad. Soaks suas turraingí a choinneáil ar an tarchur cumhachta seasta.

Suiteáil Fast

Ceanglaíonn naisc bolted nó eochrach go tapa agus gearrann siad am cothabhála. Láimhseálann sé gluaiseachtaí aiseach go maith - gan aon sleamhnú nó mí-oiriúnú de réir mar a aistríonn páirteanna.

Friotaíocht Creimthe

Seasann bratuithe cosanta suas le sáile agus timpeallachtaí crua. Oibríonn sé go hiontach mar chomhchúpláil uilíoch mara do chórais tiomána.

SWP-G coupling features

Conas a Oibríonn sé

Tarchur chasmhóiminte solúbtha - droichead idir seaftaí ar féidir leo bogadh beagán gan an nasc a bhriseadh.

Casadh seafta ionchuir Rothlaíonn an seafta ionchuir agus bogann sé an eilimint solúbtha.
Bends eilimint solúbtha Láimhseálann eilimintí leaistiméire aistrithe uilleacha, aiseacha agus gathacha gan fuinneamh a chur amú.
Aistríonn an chasmhóimint chuig an seafta aschuir Iompraíonn an eilimint sholúbtha an chasmhóimint go dtí an seafta aschuir trí flexiú díreach a dhóthain — gan aon gheansaí, gan stadanna tobanna.
Creathadh absorbed I dtimpeallachtaí mara nó i dtír-raon garbh, sáithíonn an dearadh flex creathadh agus turraingí, ag leathnú shaol na seirbhíse.

Léirmheasanna Custaiméirí

Aiseolas ó innealtóirí agus foirne cothabhála a úsáideann an SWP-G i dtáirgeadh.

⭐⭐⭐⭐⭐

"Tá sé diana, láimhseálann tascanna ard-chasmhóiminte gan briseadh allais. Tar éis míonna a bheith ag rith, is ar éigean a chonaiceamar aon chaitheamh."

Li Jian - Innealtóir Sinsearach, Trealamh Tionscail Shanghai

⭐⭐⭐⭐⭐

"Mharbhaíomar ár seanchúpláin toirtiúla. Tá an t-aistriú cumhachta réidh agus seasta, agus thit costais chothabhála."

Emily Walker - Stiúrthóir Teicniúil, New York Manufacturing Solutions

⭐⭐⭐⭐⭐

"Oireann méid beag ár socruithe daingean, agus coinníonn an dearadh solúbtha oibríochtaí réidh. Níos lú tinneas cinn cothabhála."

Andrea Rossi - Bainisteoir Oibríochtaí, Innealtóireacht Milano

⭐⭐⭐⭐⭐

"Fiú amháin faoi ualaí troma, fanann an fheidhmíocht comhsheasmhach. Tá ár n-éifeachtúlacht líne táirgeachta ar bhealach suas anois."

Jean-Claude Lefevre — Maoirseoir Cothabhála, Lyon Mechanical Works

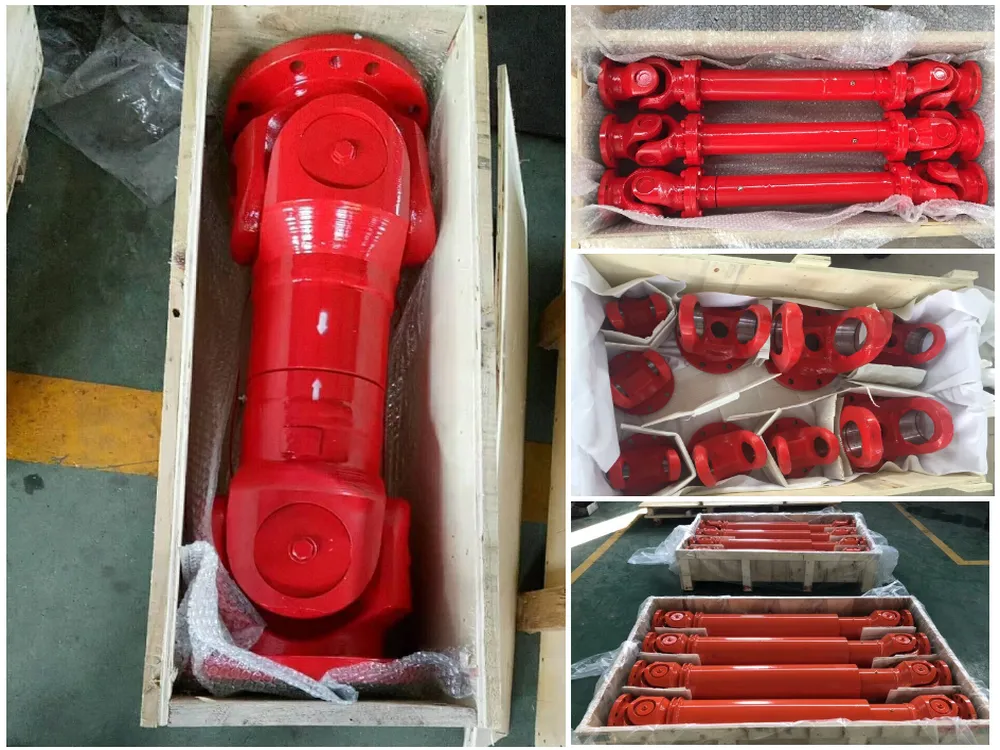

Raydafon universal joint coupling factory

Cúpláil SWP-G do do Threalamh?

Seol chugainn do thrastomhas gyration, riachtanas chasmhóiminte, fad suiteála, agus cur i bhfeidhm. Deimhneoidh ár bhfoireann an tsamhail cheart agus soláthróidh siad réiteach saincheaptha.

Seol Fiosrúchán Féach ar Raon Táirge
