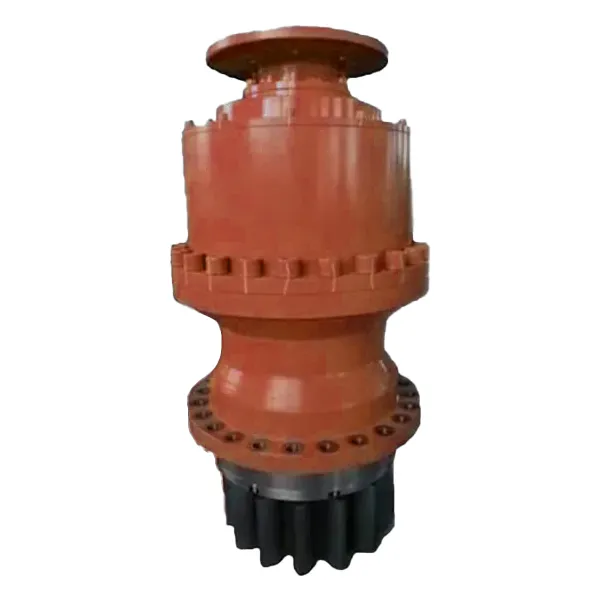

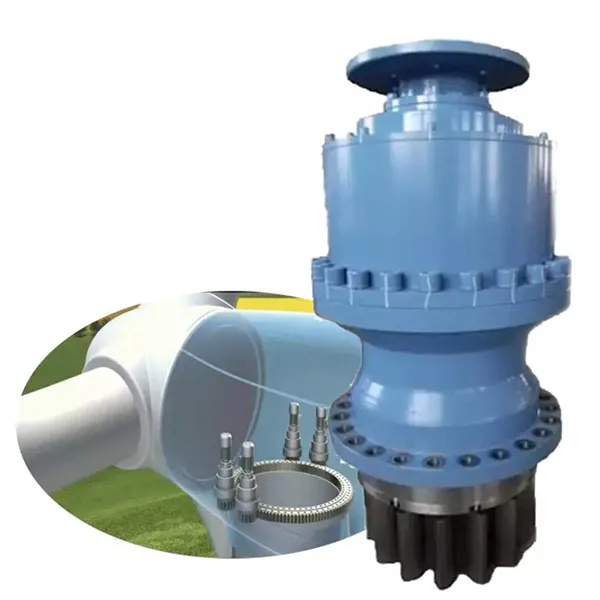

Giarbhosca Pláinéadach Yaw Drive le haghaidh Tuirbín Gaoithe

Gnéithe Táirge

Mar chroí-chomhpháirt tarchurtha na dtuirbíní gaoithe, is é dearadh an-chomhtháite agus iontaofa ghiarbhosca phláinéidigh an chórais yaw an eochair chun ailíniú beacht gaoithe agus oibriú cobhsaí fadtéarmach na dtuirbíní gaoithe a chinntiú. Glacann an cineál giarbhosca seo leagan amach traenach fearas pláinéadach ilchéime. Tríd an bhfearas fáinne istigh, fearas gréine agus fearas pláinéadach a meshing beacht, déantar ionchur ardluais agus íseal-chasmhóiminte an mhótair yaw a thiontú ina aschur íseal-luas agus ard-chasmhóiminte. Féadfaidh an gnáthchóimheas laghdaithe a bheith níos mó ná 500:1. Mar shampla, i dtuirbín gaoithe 3MW, féadann a chasmhóimint aschuir 120,000Nm a bhaint amach go cobhsaí, rud atá go leor chun an naselle a thiomáint le trastomhas de 80 méadar chun rothlú gan teorainn ± 360 ° a chríochnú faoi choinníollacha gaoithe láidre. Ní hamháin go laghdaíonn an dearadh seo méid an ghiarbhosca go mór, ach freisin laghdaítear an t-ualach dromchla fiacail aonair 40% tríd an struchtúr ilphláinéid roinnte fearas, ag leathnú go mór an saol fearas.

Maidir le hinoiriúnaitheacht mhór comhshaoil, taispeánann giarbhosca phláinéidigh an chórais yaw friotaíocht tuirse den scoth agus friotaíocht creimeadh. Tá a bhlaosc déanta as iarann ​​insínte QT400-18AL. Tar éis cóireála teasa speisialta, sroicheann a neart teanntachta 600MPa. Le leibhéal cosanta IP67 agus struchtúr séalaithe triple, is féidir leis spraeála salann, deannach agus difríocht teocht mhór a sheasamh ó -40 ℃ go 60 ℃. Taispeánann sonraí tomhaiste feirm ghaoithe amach ón gcósta, tar éis 5 bliana d'oibriú leanúnach, go gcoimeádann glaineacht ola bhealaithe inmheánach giarbhosca an aonaid a úsáideann an cineál giarbhosca seo caighdeán NAS 8 fós, atá i bhfad níos airde ná meán an tionscail. Glacann a chroí-thacar fearas próiseas carburizing agus múchadh, le cruas dromchla HRC58-62. Leis an dearadh próifíl fiacail modhnaithe, tá an leibhéal torainn faoi ualach dinimiciúil níos lú ná 65dB(A), atá i bhfad níos ísle ná an 80dB(A) de ghiarbhoscaí traidisiúnta.

Is mór-chun cinn teicneolaíochta eile é monatóireacht agus cothabháil chliste ar ghiarbhoscaí pláinéadacha an chórais yaw nua-aimseartha. Is féidir leis an braiteoir tonnchrith ionsuite agus an braiteoir teochta monatóireacht a dhéanamh ar staid meshing fearas agus teocht an iompair i bhfíor-am. Tar éis na sonraí a phróiseáil ag an modúl ríomhaireachta imeall, is féidir rabhadh a thabhairt do lochtanna féideartha 72 uair an chloig roimh ré. Mar shampla, d'aimsigh múnla áirithe minicíocht creathadh neamhghnácha an fhráma phláinéidigh agus chuir sé in ionad an imthacaí snáthaidí caite in am, ag seachaint scriosadh an ghiarbhosca ar fiú 2 mhilliún yuan é. Ina theannta sin, tacaíonn a dhearadh modúlach le díchóimeáil agus cóimeáil tapa, agus déantar an t-am cothabhála aonair a ghiorrú 60% i gcomparáid leis an struchtúr traidisiúnta. Le imthacaí in-lubricable agus rónta saor ó chothabháil, laghdaítear costas cothabhála an saolré iomlán níos mó ná 35%.

Ó thaobh leas iomlán a bhaint as éifeachtúlacht fuinnimh, éiríonn le giarbhosca pláinéadach an chórais yaw cothromaíocht foirfe idir caillteanas cumhachta agus éifeachtúlacht diomailt teasa tríd an gcóras lubrication optamaithe ag insamhalta meicnic sreabhach. Glacann a dhearadh ciorcad ola modh ilchodach de scaipeadh éigean agus lubrication splancscáileán, rud a laghdaíonn an caillteanas stirring ola go dtí níos lú ná 1.5% den chumhacht ionchuir agus a chinntiú go lubrication iomlán na giaranna. Léiríonn tástáil chomparáideach gur féidir leis an giarbhosca a úsáideann an córas bealaithe seo 12,000kWh de leictreachas a shábháil in aghaidh na bliana i gcomparáid leis an giarbhosca traidisiúnta faoi choinníoll 2000 uair an chloig de ghiniúint cumhachta bliantúil. De réir mar a fhorbraíonn tuirbíní gaoithe i dtreo forbairt ar scála mór agus cliste, tá an cineál giarbhosca seo ag feabhsú luas freagartha agus cruinneas suite an chórais yaw a thuilleadh trí thiomáint hibrideach leictreacha-hiodrálacha agus teicneolaíocht taise oiriúnaitheach a chomhtháthú, ag soláthar tacaíochta lárnach do laghdú costais agus feabhsú éifeachtúlachta sa tionscal cumhachta gaoithe.

Paraiméadair Feidhmíochta

Prionsabal Táirge

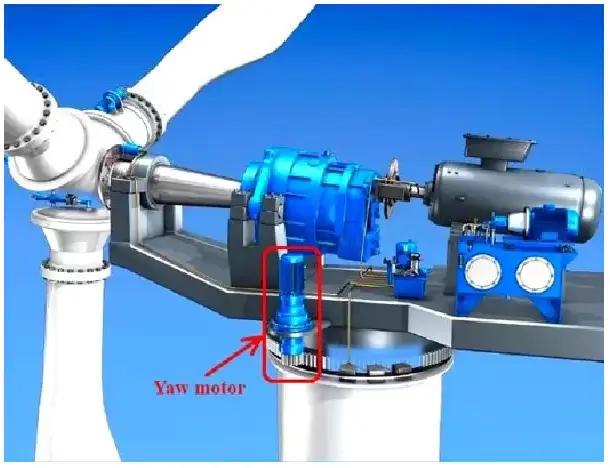

Tá loighic tarchurtha giarbhosca phláinéidigh an chórais yaw bunaithe ar struchtúr meicniúil beacht an chórais fearas pláinéadach. I measc na gcomhpháirteanna lárnacha tá fearas na gréine, fearas pláinéadach, fearas fáinne istigh agus iompróir phláinéid. Tar éis tús a chur leis an mótar tiomáint, tiomáineann an fearas gréine, mar an deireadh ionchuir cumhachta, giaranna pláinéadacha iolracha chun rolladh ar feadh na bhfearas fáinne istigh. Rothlaíonn na giaranna pláinéadacha timpeall an ghiar gréine agus iad ag rothlú, agus ar deireadh tarchuireann siad an chumhacht chuig an seafta rothlaithe nacelle tríd an iompróir phláinéid. Scaipeann an dearadh seo an t-ualach trí oibriú comhoibríoch ilghiaranna. Mar shampla, i dtuirbín gaoithe 3MW ar an gcladach, déantar an chasmhóimint a iompraíonn fearas phláinéid amháin a rialú ag thart ar 18,000Nm, ag seachaint an damáiste dromchla fiacail de bharr tiúchan strus áitiúil i giaranna aonchéime traidisiúnta. Baintear amach a gcóimheas laghdaithe trí líon na ngiaranna pláinéadacha (3-4 de ghnáth) agus an cóimheas giaranna a choigeartú. Mar shampla, úsáideann múnla áirithe struchtúr fearas 3 phláinéid le fearas fáinne istigh 120 fiacail agus fearas gréine 20 fiacail chun cóimheas laghdaithe idirchéime 6: 1 a bhaint amach. Is féidir leis an gcóimheas laghdaithe iomlán deiridh a bhaint amach 540:1, ag cur san áireamh an t-iarmhéid de luas yaw agus aschur chasmhóiminte.

Tagann cobhsaíocht dhinimiciúil an ghiarbhosca óna meicníocht cúitimh mheicniúil. Nuair a bhíonn an nacelle faoi réir fórsa gaoithe agus nuair a tháirgeann sé luaineachtaí nóiméad yaw, déanann an córas giaranna pláinéadach an t-imréiteach meshing giaranna a choigeartú go huathoibríoch tríd an dearadh iompróra phláinéidigh ar snámh chun a chinntiú go bhfuil trí fhiacla ar a laghad i dteagmháil ag an am céanna. Léiríonn sonraí tomhaiste feirm ghaoithe amach ón gcósta, faoi choinníoll luaineachta nóiméad meandarach yaw de ±12%, go ndéantar earráid tarchurtha an ghiarbhosca a rialú i gcónaí laistigh de 0.08 °, atá i bhfad níos ísle ná an earráid 0.3 ° den ghiarbhosca seafta comhthreomhar traidisiúnta. Tá an chobhsaíocht seo mar gheall ar struchtúr tacaíochta leaisteacha an iompróra phláinéidigh, a úsáideann meascán de ghaiscéid rubair agus miotail ard-damping chun vibrations ard-minicíochta a ionsú agus microcracks a chosc sna giaranna mar gheall ar thionchar docht. Ina theannta sin, tá próifíl fiacail an fháinne fearas istigh optamaithe agus modhnaithe go topological chun an fórsa tionchair meshing a laghdú 35%. Tar éis trí bliana d'oibríocht leanúnach, tá dromchla fiacail fearas múnla áirithe fós saor ó chlaonadh soiléir.

Is é dearadh comhordaithe an chórais lubrication agus diomailt teasa an eochair d'oibriú iontaofa fadtéarmach an ghiarbhosca. Glacann a chóras lubrication an modh dé "scaipeadh brú + lubrication splancscáileán": nuair a rothlaíonn an giar, caitear an ola bhealaithe chuig an gcainéal ola tithíochta, agus ag an am céanna, cuireann an caidéal ola brú ar sholáthar ola chuig príomhchodanna ar nós an t-imthacaí fearas pláinéadach ag ráta sreafa 8L / min. Léiríonn tástáil timpeallachta íseal-teocht gur féidir leis an gcóras, faoi choinníollacha oibre -25 ℃, an slaodacht ola a choinneáil fós laistigh den raon ISO VG 320 chun na giaranna a chosc ó gluing mar gheall ar neamhleor lubrication. Baintear amach an dearadh diomailt teasa tríd an gcainéal ola bíseach a chomhcheangal leis an doirteal teasa. Aistríonn an ola an teas go dtí an tithíocht le linn an phróisis sreafa, agus ansin é a scaipeadh trí chomhiompar nádúrtha nó gléas fuaraithe aer roghnach. Léiríonn sonraí, le linn oibriú leanúnach yaw, gur féidir an teocht ola giarbhosca a rialú faoi bhun 60 ℃, atá thart ar 12 ℃ níos ísle ná an struchtúr traidisiúnta, ag cur moill éifeachtach ar ráta aosaithe an ola bhealaithe.

De réir mar a fhorbraíonn teicneolaíocht cumhachta gaoithe i dtreo na hintleachta, tá giarbhoscaí pláinéadacha an chórais yaw nua-aimseartha ag comhtháthú straitéisí rialaithe oiriúnaitheacha. Trí braiteoirí chasmhóiminte agus ionchódóirí ardchruinneas a chomhtháthú, is féidir leis an giarbhosca monatóireacht a dhéanamh ar chasmhóimint ionchuir / aschuir, luas agus suíomh cábáin i bhfíor-am, agus na paraiméadair tarchurtha a choigeartú go dinimiciúil bunaithe ar luas na gaoithe agus sonraí treo. Mar shampla, faoi choinníollacha gusty, is féidir leis an gcóras aistriú go gníomhach go modh cóimheas laghdaithe íseal chun an t-am freagartha yaw a ghiorrú go dtí níos lú ná 3 soicind; agus faoi choinníollacha gaoithe seasta, aistríonn sé go modh cóimheas laghdaithe ard chun tomhaltas fuinnimh mótair a laghdú. Tar éis an teicneolaíocht seo a chur i bhfeidhm ar mhúnla 10MW amach ón gcósta, laghdaíodh tomhaltas fuinnimh an chórais yaw 15%, agus feabhsaíodh cruinneas suite an nacelle go ± 0.12 °, ag soláthar ráthaíocht crua-earraí d'ailíniú beacht na lanna leis an ghaoth. Tá an meascán seo de struchtúr meicniúil agus algartam cliste ag tiomáint uasghrádú giarbhoscaí pláinéadacha ó chomhpháirteanna tarchurtha traidisiúnta go "joint cliste" de chórais cumhachta gaoithe.

Teistiméireachtaí Custaiméara

Is mise Hans Müller ón nGearmáin. Mar bhainisteoir soláthair theicniúil EnerWind Energy Group, tá mé ag baint úsáide as Giarbhosca Pláinéadach Raydafon's Yaw Drive le haghaidh Tuirbín Gaoithe ar feadh níos mó ná bliain. Tá a fheidhmíocht den scoth agus a iontaofacht go hiontach. I gceo ard salainn agus timpeallacht ualach gaoithe láidir feirm ghaoithe na Mara Thuaidh, tá an giarbhosca ar siúl ar feadh 18 mí gan aon mhainneachtain. Tá an dearadh séalaithe agus frith-chreimeadh tar éis an costas cothabhála a laghdú 40%. Tá an luas freagartha yaw faoi choinníollacha tíofóin 25% níos tapúla ná mar a bhíonn i dtáirgí iomaíocha, agus is é ±0.15 ° cruinneas suite nacelle, rud a chabhraíonn le giniúint cumhachta an aonaid a mhéadú 8%. Is é an rud is annamh fós ná go bhfuil tacaíocht éifeachtach curtha ar fáil ag foireann innealtóireachta do chuideachta le linn an phróisis, agus réitigh dífhabhtaithe iargúlta an fhadhb meaitseála laistigh de 3 uair an chloig, rud a chuir deireadh go hiomlán le hábhair imní teicniúla na dtionscadal thar lear. Tá Raydafon ina sholáthraí lárnach dár dtionscadail cumhachta gaoithe amach ón gcósta, agus táimid ag tnúth le comhar a dhoimhniú ar mhúnlaí meigeavata níos mó sa todhchaí!

Is mise Lucas Thompson ó GreenPower Renewables sna Stáit Aontaithe. Anuraidh, cheannaigh muid Giarbhosca Pláinéadach Yaw Drive Raydafon do Thuirbín Gaoithe chun aonad 3MW fheirm ghaoithe fhásach California a uasghrádú. Go dtí seo, tá na torthaí oibriúcháin i bhfad níos mó ná ionchais - ní hamháin go seasann an táirge an timpeallacht mhór de dhifríocht teochta 60 ° C idir lá agus oíche, ach laghdaíonn sé freisin torann an ghiarbhosca 30% i gcomparáid leis an sean-trealamh, agus tá cruinneas suite yaw cobhsaí laistigh de ± 0.1 °, rud a ardaíonn éifeachtacht ghiniúna cumhachta an aonaid go díreach 7%; is ábhar iontais fós é go soláthraíonn foireann iar-díola do chuideachta go réamhghníomhach seirbhísí iniúchta ráithiúla, go n-aimsíonn agus go n-athshocraíonn siad scagairí ola bhealaithe caite roimh ré, agus go seachnaítear teipeanna féideartha. Ó fheidhmíocht táirge go freagra seirbhíse, d'athraigh Raydafon go hiomlán mo steiréitíopa Déanta sa tSín. Tabharfaidh mé tosaíocht do do chuideachta do gach tionscadal cumhachta gaoithe amach ón gcósta agus amach anseo!

Is mise Ethan Carter, ó WindHorizon Energy sa RA. Cheannaíomar Giarbhosca Pláinéadach Raydafon le haghaidh Tuirbín Gaoithe Yaw Drive don tionscadal cumhachta gaoithe amach ón gcósta in Albain. Tar éis é a úsáid ar feadh leath bliana, bhí neart an táirge tógtha go hiomlán againn. I dtimpeallacht le meánluas gaoithe de 12m / s agus creimeadh spraeála salann dian, ní hamháin go raibh sceitheadh ​​nialasach agus náid torann neamhghnácha ag an mbosca fearas, ach freisin bhí luas freagartha yaw 20% níos tapúla ná an réiteach bunaidh, rud a mhéadaigh éifeachtacht gaoithe an aonaid go díreach 9%. Is é an rud is annamh ná gur lean foireann theicniúil do chuideachta an próiseas iomlán, ag soláthar tacaíocht shaincheaptha ó shuiteáil agus choimisiúnú go monatóireacht sonraí, agus fiú leas iomlán a bhaint as paraiméadair an chórais lubrication, ag leathnú an saol trealaimh measta 15%. Ó cháilíocht go seirbhís, tá Raydafon tar éis mo thuairim ar sholáthraithe atá ag teacht chun cinn a chealú go hiomlán. Sa todhchaí, roghnóidh gach tionscadal cumhachta gaoithe amach ón gcósta do chuideachta ar dtús!
