Sraith PGA Giarbhosca Pláinéadach Drive Auger le haghaidh Meascthóir Beatha
  • Sraith PGA Giarbhosca Pláinéadach Drive Auger le haghaidh Meascthóir BeathaSraith PGA Giarbhosca Pláinéadach Drive Auger le haghaidh Meascthóir Beatha
  • Sraith PGA Giarbhosca Pláinéadach Drive Auger le haghaidh Meascthóir BeathaSraith PGA Giarbhosca Pláinéadach Drive Auger le haghaidh Meascthóir Beatha

Sraith PGA Giarbhosca Pláinéadach Drive Auger le haghaidh Meascthóir Beatha

Tógtar giarbhoscaí pláinéadacha sraith PGA tiomáint auger do mheascóirí beatha TMR agus cothaitheoirí aiste bia tiomáinte ó PTO tarracóra 540 rpm. Ritheann an chasmhóimint leanúnach ó 3,810 N·m (PGA-502) go 42,000 N·m (PGA-4203/4204), le cóimheasa ó 11.1:1 go 662.8:1 agus splínte ionchuir 1"3/8 Z6 nó 1" 3/4 Z20 caighdeánach. Is cruach cóimhiotail ard-neart iad giaranna agus seaftaí, gás carburized go dtí thart ar HRC58 cruas dromchla fiacail; Úsáideann an tithíocht aon-phíosa iarann ​​teilgthe déshéalaithe go IP65 le haghaidh deannaigh, sciodar agus níocháin. Déanta ag Raydafon ina cheardlann ISO 9001 féin i Ningbo, an tSín, do thógálaithe meascáin OEM agus mar aonad athsholáthair d'fheirmeacha agus do dhéileálaithe. Cóimheasa saincheaptha, feirí aschuir agus aghaidheanna gléasta déanta don líníocht. Seol do mhúnla meascthóir nó líníocht le haghaidh roghnú agus luachan deimhnithe laistigh de 24 uair an chloig.

Sraith PGA Giarbhosca Pláinéadach Drive Auger le haghaidh Meascthóir Beatha

Laghdaitheoir pláinéadach 540 rpm-tiomáinte PTO do mheascóirí TMR agus friothálacha aiste bia, ag seachadadh chasmhóiminte leanúnach 3,810–42,000 N·m le cóimheasa ó 11.1:1 go 662.8:1. Tithíocht iarann ​​teilgthe, giaráil carburraithe cóimhiotal-cruach, déshéalaithe agus cosaint IP65 le haghaidh obair laethúil deannaigh, láibe agus níocháin.

  • 3,810–42,000chasmhóiminte leanúnach (N·m)
  • 11.1:1-662.8:1Cóimheasa atá ar fáil
  • 540 rpmLuas ionchuir rátáilte
  • IP65Cosaint deannaigh & uisce

Giarbhosca Pláinéadacha Sraith PGA Auger Drive do Mheascóirí Beatha agus Vaigíní TMR

Is é an tsraith PGA an t-aonad tiomána auger a shuíonn idir an PTO tarracóra agus an scriú meascthóir beathaithe. Laghdaítear ionchur 540 rpm ón tarracóir trí chéim phláinéidigh go dtí an rothlú íseal, ard-chasmhóiminte a chaithfidh an t-auger sadhlas, féar tirim a ardú agus a fhilleadh gan staonadh. Toisc go bhfuil an cosán ualaigh roinnte thar roinnt giaranna pláinéid, fanann an tiomántán dlúth go leor chun boltáil a dhéanamh ar aghaidh nó ar thaobhphláta an mheascthóra agus é ag táirgeadh chasmhóiminte leanúnach ó 3,810 N·m ar an tsamhail is lú go 42,000 N·m ar an gceann is mó.

Tógann Raydafon an tsraith PGA ina cheardlann féin i Ningbo, an tSín, faoi chóras cáilíochta ISO 9001, agus soláthraíonn sé é do mhonaróirí meascthóir agus friothálacha aiste bia mar aonad OEM chomh maith le déileálaithe mar ghiarbhosca athsholáthair. Má tá do mheaisín tiomáinte ag PTO, péireáil le aSeafta PTO do mheascóirí beathaithe; má úsáideann do mheascthóir céim bevel in ionad ceann pláinéadach, déan comparáid idir angiarbhosca meascthóir beatharaon ar an suíomh céanna.

Cad é Giarbhosca Pláinéadach Auger Drive agus Conas a Oibríonn sé?

Is laghdaitheoir comhaiseach é giarbhosca pláinéadach tiomáint auger ina dtiomáineann fearas gréine roinnt giaranna pláinéad a rothlaíonn taobh istigh d'fháinne agus iad á n-iompar ag iompróir pláinéad. Mar sin tarchuirtear an chasmhóimint trí theagmhálacha iolracha fiacail ag an am céanna in ionad péire amháin, agus is é sin an fáth gur féidir le haonad pláinéadach ualach meascthóir trom a iompar i dtithíocht ghearr, chruinn agus cén fáth go dtéann sé i gcoinne an turraing a tharlaíonn nuair a thosaíonn auger iomlán suas i mbeathú reoite nó dlúthaithe.

I meascthóir beatha tá an seicheamh simplí: tarracóir PTO ag 540 rpm, laghdú pláinéadach go dtí thart ar 5–50 rpm ag an seafta auger, agus iolrú chasmhóiminte a ligeann do tharracóir measartha beag scriú meascaithe mór a chasadh. Is é sin freisin an fáth a roghnaíonn feirmeacha a bhfuil tarracóirí beaga ar siúl acu an tsraith PGA — soláthraíonn an giarbhosca, ní an tarracóir, an fórsa casta breise. Tá feidhm ag an bprionsabal céanna maidir le friothálacha plandaí sadhlais agus bithgháis, áit a mbíonn níos mó tábhachta ag baint le rothlú leanúnach ísealluais ná buaicluas.

Sonraíochtaí Teicniúla agus Raon Múnla

Tá gach samhail rátáil ag luas ionchuir de 540 rpm. Scrollaigh an tábla ar leataobh chun gach colún a fheiceáil.

Múnla chasmhóiminte leanúnach (N·m) Uaschasmhóiminte (N·m) Cóimheas i Seafta ionchuir
Samhlacha aonchéime agus dhá chéim
PGA-502 3,810 7,620 12.36–15.51 1" 3/8 Z6
PGA-1002/3 8,500 17,000 16.8–30.6 1" 3/4 Z20
PGA-1202 11,600 23,200 11.1–19.4 1" 3/4 Z20
PGA-1602/3 15,700 31,400 13.4-47.5 1" 3/4 Z20
PGA-1702/3 15,700 31,400 13.4-47.5 1" 3/4 Z20
PGA-2102/3 21,000 47,000 12.1–62.1 1" 3/4 Z20
PGA-2502 23,780 48,000 13.6–23.6 1" 3/4 Z20
PGA-3003/4 30,760 61,520 25.7–84.4 1" 3/4 Z20
PGA-4203 42,000 142,000 27.8–91.4 1" 3/4 Z20
Samhlacha ardchóimheasa do mheascóirí móra ingearacha agus friothálacha bithgháis
PGA-1603 15,700 31,400 24.4-116.9 1" 3/4 Z20
PGA-1703 15,700 31,400 24.4-116.9 1" 3/4 Z20
PGA-2103 21,000 47,000 31.8–126.5 1" 3/4 Z20
PGA-2503 23,780 48,000 35.7–142.2 1" 3/4 Z20
PGA-3004 30,760 61,520 97.4-612.3 1" 3/4 Z20
PGA-4204 42,000 142,000 105.4-662.8 1" 3/4 Z20
  • Is é an chasmhóimint uasta an buaic uaineach a ghlacann an giarbhosca le linn tarchuir luchtaithe a thosú; Is é an chasmhóimint leanúnach an luach do dhleacht mheascadh gan bhriseadh.
  • Is iad na roghanna seafta ionchuir a thaispeántar ná na próifílí caighdeánacha 1"3/8 Z6 agus 1"3/4 Z20 PTO. Is féidir splines, toisí tuirlingthe agus toisí feire aschuir eile a mheaisíniú chuig do líníocht.
  • Uaireanta is féidir cóimheasa lasmuigh den raon atá liostaithe le haghaidh fráma ar leith a bhaint amach trí chéimeanna a chomhcheangal — seol an luas aschuir riachtanach agus deimhneoimid.

Conas an Múnla PGA ceart a roghnú do do mheascthóir

  1. Meaitseáil an fráma le cumhacht tarracóra agus méid tarracóra.De ghnáth ritheann meascóirí beaga 40-80 hp PGA-502 nó PGA-1002/3; Is gnách go n-úsáideann vaigíní TMR lár-raon 80-150 hp PGA-1602/3 go PGA-2502; bogann meascóirí móra ingearacha agus friothálacha bithgháis suas go PGA-3004 nó PGA-4204.
  2. Seiceáil an chasmhóimint leanúnach i gcoinne do dhualgas.Déan comparáid idir chasmhóiminte auger riachtanach an mheascthóra agus an figiúr leanúnach sa tábla, ní leis an bhfigiúr buaic. Is é an buaicluach ná spás do ghnólachtaí nuathionscanta, ní rátáil oibre.
  3. Deimhnigh an seafta ionchuir.Úsáideann an chuid is mó de tharracóirí san Eoraip agus i Meiriceá Thuaidh 1" 3/8 Z6 ag 540 rpm, agus úsáideann meaisíní níos mó 1" 3/4 Z20. Is é an splíne mícheart an earráid ordaithe is coitianta a fheicimid.
  4. Seiceáil an gléasta agus an leibhéal ola.Deimhnigh an patrún bolt, an flange aschuir agus an suíomh filler ola i gcoinne an fhráma meascthóir ionas go suíonn an t-aonad ag an uillinn atá sonraithe sa lámhleabhar.
  5. Pleanáil an t-eatramh cothabhála.Bain úsáid as an grád ola agus athrú eatramh sa lámhleabhar; is féidir linn sceideal cothabhála scríofa a sholáthar leis an lastas má tá ceann ag teastáil ó d'fhoireann seirbhíse le haghaidh taifid bharánta.

Níl mé cinnte cén fráma a oireann? Seol an branda meascthóir, trastomhas auger, horsepower tarracóra agus luas auger riachtanach - deimhneoidh ár n-innealtóirí an tsamhail agus an cóimheas sula ndéanann tú ordú.

Sonraí Táirge

Is iad an dá ghrianghraf thíos an t-aonad sraith PGA a tháirgeann muid: an giarbhosca le chéile lena thithíocht teilgthe agus ionchur PTO, agus an líníocht toisí a úsáidtear le haghaidh seiceálacha gléasta.

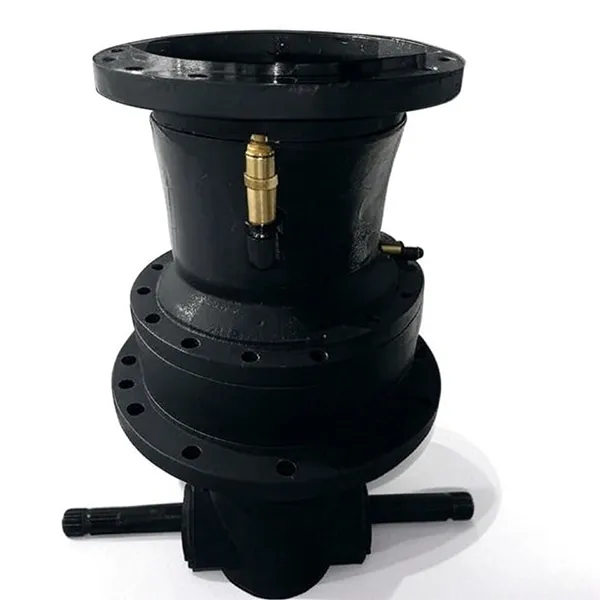

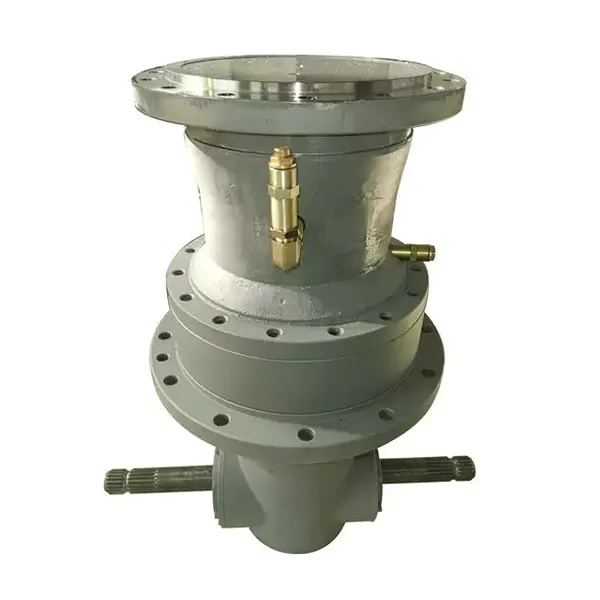

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Giarbhosca pláinéadach tiomáint auger sraith PGA - tithíocht iarann ​​teilgthe, céim laghdaithe pláinéadach agus seafta ionchuir PTO.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Imlíne agus toisí gléasta an ghiarbhosca pláinéadach meascthóir beatha sraith PGA.

Ábhair, Cáilíocht Séalaithe agus Tógála

Giaranna agus cóireáil teasa

Déantar giaranna agus seaftaí a mheaisíniú as cruach cóimhiotail ard-neart agus gás carburized, ansin múchtar iad go cruas dromchla fiacail de thart ar HRC58 fad a fhanann an croí dian go leor chun turraing a ionsú. Is é an teaglaim sin a thugann a fhriotaíocht chaitheamh ar shadhlas scríobach don tsraith PGA agus a lamháltas maidir le tosaithe arís agus arís eile, agus is é sin an fáth gur féidir an fráma céanna a thairiscint thar raon cóimheasa leathan gan an clúdach seachtrach a athrú.

Tithíocht agus séalaithe

Is comhlacht aon-phíosa iarainn theilgthe í an tithíocht, a choinníonn an t-imthacaí comhlárnacha agus a laghdaíonn an tonnchrith a tharchuirfeadh tithíocht déanta. Coinníonn déshéalaithe ar na foircinn ionchuir agus aschuir an bealaidh isteach agus coinníonn sé deannach, sciodar agus uisce níocháin amach, rud a thugann leibhéal cosanta IP65 don aonad. Tá clúidíní ramhar agus an pointe líonta ola suite ionas gur féidir gnáthsheirbhísiú a dhéanamh agus an meascthóir ina shuíomh oibre.

Tástáil roimh sheoladh

Déantar gach giarbhosca a rith agus a sheiceáil roimh phacáil: gan ualach ag rith chun rothlú réidh agus séalaithe ola a dhearbhú, backlash agus fíorú patrún teagmhála ar an bhfearas, agus iniúchadh deiridh ar an splíne ionchuir agus an flange aschuir. Is féidir taifid tástála a cheangal leis na doiciméid seolta nuair a bhíonn fianaise dhoiciméadaithe ag teastáil ó do thionscadal.

Buntáistí Buntábhachtacha d'Oibreoirí Meascthóir Beatha

  1. Costas breosla níos ísle.Ciallaíonn éifeachtacht tarchurtha ard go gcailltear níos lú cumhachta idir PTO agus auger, ag gearradh siar ar úsáid breosla thart ar 30% ar obair mheasctha inchomparáide.
  2. Tús níos tapúla, gan aon réamhthéamh.Sroicheann an trealamh fearas an staid oibre go tapa, agus mar sin ní gá téamh fada a bheith ag baint le baisceanna luath ar maidin agus meascáin bhreisithe.
  3. Meascadh cobhsaí ardluais.Coinníonn an trealamh beachtas luas an ingear seasta trí fhéar, sadhlas agus comhchruinniú, agus mar sin meascann an chandam go cothrom in ionad srathaithe.
  4. Tiomáint níos míne, a mhaireann níos faide.Déanann leagan amach pláinéadach siméadrach cothromaíocht a dhéanamh ar an bhfórsa tarchurtha, ag laghdú ualaí jamming agus caitheamh meicniúil ar an líne tiomána iomlán.
  5. Cóimheas uathoibríoch ag aistriú faoi ualach.Tosaíonn an t-aonad i mód ard-chasmhóiminte a bhriseann suas beatha dhlúth nó reoite, agus ansin aistríonn sé go modh níos tapúla don chuid eile den bhaisc.
  6. Oibríonn sé le tarracóirí beaga.Ligeann aimpliú chasmhóiminte do tharracóir níos lú agus níos saoire an t-ardán céanna a thiomáint, rud a fhágann meaisíní níos mó le haghaidh obair allamuigh eile.
  7. Saol tiomáinte PTO níos faide.Laghdaíonn an chasmhóimint tosaigh íseal turraing ar an tarracóir PTO agus ar an cúpláil seafta, ag leathnú eatraimh athsholáthair cúplála faoi 2-3 huaire.
  8. Oibriú níos ciúine, níos cobhsaí.Ionsúnn meshing ilfhiacail creathadh tarchuir, laghdaítear torann agus an baol go n-oibreoidh dúntóirí scaoilte.
  9. Oibriú níos éasca.Laghdaíonn aistriú uathoibríoch idirghabháil láimhe, mar sin féachann an t-oibreoir ar an chandam agus ar an meaisín seachas an giarbhosca.
  10. Cáilíocht dhoiciméadaithe.Táirgeadh ISO 9001, meaisínithe agus cóimeáilte inár monarcha féin, le páirteanna breise agus tacaíocht theicniúil tar éis seachadta.

Tá coigilteas breosla agus figiúirí eatramh seirbhíse thuas bunaithe ar ár ndearadh giarbhosca agus ar ghnáthdhualgas meascthóir beatha; braitheann torthaí iarbhír ar tarracóirí, ar chandam agus ar choinníollacha oibriúcháin.

Cumraíochtaí atá ar Fáil agus Gléasta

Soláthraítear an tsraith PGA mar tharchur soladach, dlúth pláinéadach a boltaí i dtrí leagan meascáin coitianta. Inis dúinn cén ceann a thógann tú nó a ritheann tú, agus socraítear an flange aschuir, an t-aghaidh gléasta agus an suíomh líonta ola dá réir sin.

Meascthóir suite ar trucail

Tiomáint auger a tógadh ó inneall trucail PTO nó mótar hiodrálach tríd an giarbhosca, leis an tithíocht suite ar an pláta tosaigh meascthóir.

Meaisíní féinghluaiste

Giarbhosca suite ar an bhfonnadh gluaiseachta, áit a gcosnaíonn an leagan amach pláinéadach ísealchreathadh an trealamh atá leagtha amach ó turraing taistil.

Meascóirí seasta agus seasta

Dleacht leanúnach ar ghléasraí bithgháis, ar ionaid bheatha agus ar shuiteálacha TMR seasta, inar féidir fuarú ola agus rochtain seirbhíse a phleanáil.

Feidhmchláir

Tiomáineann an tsraith PGA rothlú meascthóir beatha agus córais chothaithe plandaí bithgháis. I measc na suiteálacha tipiciúla tá:

  • Ingearach agus cothrománach TMR meascthóir beatha agus friothálacha aiste bia....
  • Iompróirí auger agus scriú in ionaid bheatha agus i gcistineacha beathaithe ar an bhfeirm
  • Línte meascaithe sadhlais agus tuí nuair is gá ábhar dlúth a bhriseadh suas
  • Meascóirí stoc cothaithe gléasra bithgháis agus scriúnna dosing ag rith dualgas leanúnach
  • Leapairí leapa agus bruscair ag baint úsáide as an bprionsabal céanna um thiomáint auger
  • Athchur giarbhoscaí caite ar mheascóirí de bhrandaí eile atá ann cheana féin

Mura bhfuil do mheaisín ar an liosta seo, déan cur síos ar an bhfeidhmchlár agus ar an timthriall dleachta. D'fhéadfadh sonraíocht ola nó uillinn gléasta dhifriúil a bheith ag teastáil ó ghiarbhosca a oireann d'fhriothálaí bithgháis atá ina stad le haghaidh vaigín TMR atá suite ar trucail.

Léirmheasanna Custaiméirí

★★★★★

Robert MartinezConraitheoir Píblíne agus Trealamh Suímh, Houston, SAM

D'úsáideamar na giarbhoscaí pláinéadacha seo ar jab píblíne ar Chósta na Murascaille áit a bhfuil spraeáil salainn agus creathadh leanúnach mar is gnách. Ar feadh sé mhí d'oibriú leanúnach d'fhan na haonaid cobhsaí, gan aon athrú intomhaiste ar chruinneas meshing fearas. Tiomáineann siad ár n-ionad táthúcháin anois, ag coinneáil an lámh seasta fiú ar thalamh taoide míchothrom. Don chéad chéim píblíne eile tá siad ar ár liosta soláthraithe ceadaithe.

★★★★★

Sophie DuboisBainisteoir Táirgthe, Gléasra Páirteanna Feithicleach, Lyon, An Fhrainc

Dhá bhliain ar ár líne stampála agus tá an cruinneas suite fós laistigh de ± 0.02 mm, fiú ar bhileog alúmanaim tanaí. Tháinig feabhas thart ar 15% ar ár gcuid táirgeacht chéad phas tar éis athrú chuig na haonaid seo, agus ní raibh aon rud ag teastáil ó na giarbhoscaí níos faide ná na hathruithe ola sceidealta.

★★★★★

Marco RossiCeannaitheoir Cothabhála, Innealra Teicstíle, an Iodáil

Bhí imní orm faoin difríocht voltais idir an Eoraip agus an tSín, agus d'ullmhaigh a n-innealtóirí plean oiriúnaithe thar oíche agus sholáthair siad modúl rialaithe dé-voltais. Áiríodh leis an gcliathbhosca adhmaid fiú an bealadh ceart agus lámhleabhar cothabhála in Iodáilis le teagmháil áitiúil páirteanna spártha. Meaitseáil an comhéadan gléasta go díreach ár seafta tiomána loom, gan aon ghluaiseacht aiseach le linn coimisiúnaithe.

Ceisteanna Coitianta Ceannaitheora

  • Cén tsamhail PGA a oireann do mo mheascthóir beatha?Meaitseáil horsepower tarracóra, trastomhas auger agus luas auger riachtanach go dtí an colún chasmhóiminte leanúnach: 40-80 meascthóir hp a ghlacadh de ghnáth PGA-502 nó PGA-1002/3, 80-150 hp vaigíní TMR a ghlacadh PGA-1602/3 go PGA-2502, agus meascthóir mór ingearach nó friothálacha bithgháis a ghlacadh PGA-30404 PGA-304. Seol do shonraí meascthóir chugainn agus deimhneoimid an tsamhail agus an cóimheas.
  • Cad é an difríocht idir an chasmhóimint leanúnach agus an chasmhóimint uasta?Is é an chasmhóimint leanúnach an rátáil do mheascadh gan bhriseadh; Is é an chasmhóimint uasta an buaic uaineach a ghlacann an t-aonad nuair a thosaíonn auger luchtaithe. Méid an giarbhosca ar an bhfigiúr leanúnach agus déan an bhuaic mar spás tosaithe.
  • Cén seafta ionchuir PTO atá de dhíth orm?Is iad na roghanna caighdeánacha ná 1"3/8 Z6 don chuid is mó de tharracóirí 540 rpm agus 1" 3/4 Z20 le haghaidh meaisíní níos mó. Más splíne, tolladh nó méid difriúil é do PTO, seol an líníocht agus déanfaimid an t-ionchur a mheaisíniú chun a mheaitseáil.
  • An bhfuil an giarbhosca cosanta ar dheannach agus uisce?Tá. Úsáideann an tithíocht iarann ​​teilgthe déshéalaithe ar an ionchur agus críochnaíonn an t-aschur go leibhéal cosanta IP65, a chlúdaíonn na coinníollacha deannaigh, sciodar agus níocháin síos a bhaineann le húsáid laethúil na feirme.
  • An féidir liom cóimheas saincheaptha, flange nó bailchríoch tithíochta a ordú?Tá. Déanann Raydafon na giaranna a mheaisíniú agus na haonaid a chóimeáil ina mhonarcha féin, mar sin déantar cóimheasa saincheaptha, flanges aschuir, aghaidheanna gléasta, suíomhanna líonadh ola agus bailchríocha péint a tháirgeadh de réir líníochta do chláir OEM.
  • Cad mar gheall ar am luaidhe, páirteanna breise agus bharántas?Long frámaí caighdeánacha ar sceideal gearr agus leanann aonaid saincheaptha an líníocht dheimhnithe. Tá tacair fearas spártha, rónta agus imthacaí ar fáil ar leithligh, agus luaitear téarmaí baránta ar an luachan. Seol do chainníocht agus do phort seachadta ar phraghas daingean laistigh de 24 uair an chloig.

Táirgí Gaolmhara agus Léitheoireacht Bhreise

Soláthraíonn Raydafon an traein tiomána iomlán timpeall meascthóir beatha, ionas gur féidir leat an giarbhosca, an seafta agus na cúpláin a ordú ó mhonarcha amháin agus ó chaighdeán iniúchta amháin:

Iarr Luacháil Giarbhosca Sraith PGA

Seol an múnla meascthóir nó líníocht, tarracóir horsepower, luas auger riachtanach agus calafort seachadta. Deimhníonn ár n-innealtóirí an fráma, an cóimheas agus an seafta ionchuir, ansin freagraíonn siad le praghas daingean laistigh de 24 uair an chloig.
