Bíseach Bevel Gear

Déanann Raydafon giaranna bevel bíseach do thiomáineann dronuillinn ina mhonarcha féin i Ningbo, an tSín. Coinníonn an líne fiacail cuartha dhá fhiacla nó níos mó i dteagmháil le gach nóiméad, agus mar sin ritheann an tiomáint níos réidh agus go ciúin ná péire bevel díreach den mhéid céanna agus iompraíonn sé níos mó chasmhóiminte dá thoisí. Ritheann modúil chaighdeánacha ó M3 go M12 le gráid bheachtais DIN6 go DIN9, arna dtáirgeadh go ISO, DIN, ANSI, JIS nó BS. I measc na n-ábhar tá cruach cóimhiotail, C45, cruach dhosmálta, práis, copar, alúmanam agus POM, le cóireálacha dromchla ó phlátáil since agus nicil go ocsaíd dhubh, Geomet agus Dacromet. Is féidir an pinion a ghearradh le chomh beag le cúig fiacla, rud a cheadaíonn cóimheas laghdaithe mór i gcéim dronuillinn amháin, agus is féidir cliathbhoscaí fiacail a thalamh tar éis cóireála teasa do na gráid chruinneas níos airde. Cuirtear giaranna ar fáil mar phéirí comhoiriúnaithe agus seiceáiltear an patrún teagmhála roimh é a sheoladh. Seol do líníocht nó sampla le haghaidh luachan laistigh de 24 uair an chloig.

Fearas Bevel Bíseach - Tiomántán Dronuillinn Chuartha-Fiacail, M3 go M12

Is é an fearas bevel bíseach an rogha tarchurtha ceart-uillinn nuair a bhíonn ábhar réidh agus cumas ualaigh níos mó ná aon rud eile. Coinníonn línte fiacail cuartha dhá fhiacla nó níos mó i dteagmháil le gach nóiméad, mar sin ritheann an tiomáint go ciúin, caitheann sé go cothrom agus iompraíonn sé i bhfad níos mó ualach ná péire bevel díreach den mhéid céanna. Déanann Raydafon na giaranna seo a ghearradh, a chóireáil le teas agus a mheilt ina mhonarcha féin i Ningbo, an tSín.

5 fiacla ar a laghadAr an pinion, ag ligean mór aon-chéim cóimheasa
DIN6 – DIN9Gráid bheachtais, talamh ar iarratas
M3 – M12Modúil chaighdeánacha, cinn eile don líníocht

Réasúnaíocht Dearaidh

Cén Fáth Roghnaigh Fearas Bevel Bíseach In ionad Gear Bevel Díreach

Tá an difríocht idir an dá cheann go hiomlán sa líne fiacail. Ritheann fiacla fearas bevel díreach go gathach, agus mar sin tarraingíonn gach fiacail an fiacail cúplála trasna a leithead iomlán ag an toirt céanna - tionchar tobann a athdhéantar ag gach fiacail. Gearrtar fiacla fearas bevel bíseach ar chuar, mar sin tosaíonn an teagmháil ag foirceann amháin den fhiacail agus scuabtar trasna go dtí an taobh eile, díreach mar a dhúnann zip. Tá an t-athrú geoiméadrach aonair sin freagrach as gach buntáiste thíos.

Fearas bevel bíseach

  • Roinneann dhá fhiacla nó níos mó an t-ualach i gcónaí, toisc go bhfuil an comhéifeacht forluí níos airde
  • Rannpháirtíocht de réir a chéile in ionad tionchair, mar sin tá an torann reatha i bhfad níos ísle
  • Scaipeadh brú teagmhála thar líne teagmhála níos faide, rud a thugann caitheamh níos comhionann
  • Is féidir le pinion rith le chomh beag le 5 fiacla, rud a ligeann cóimheas mór i gcéim amháin
  • Déan teagmháil le patrún inchoigeartaithe trí gha ceann an ghearrthóra, agus is féidir é a fheabhsú tuilleadh trí mheilt
  • Táirgeann fórsa aiseach nach mór na imthacaí seafta a roghnú le hiompar

Fearas bevel díreach

  • Iompraíonn fiacail amháin an t-ualach iomlán tráth na rannpháirtíochta
  • Táirgeann tionchar ag gach iontráil fiacail níos mó torainn agus creathadh
  • Brú teagmhála áitiúil níos airde, mar sin de ghnáth bíonn an caitheamh ag díriú
  • Tá comhaireamh fiacail phraiticiúil íosta ar an pinion níos airde, a theorannú cóimheas aonchéime
  • Níos simplí agus níos saoire a ghearradh, a oireann do thiomáineann íseal-luas, íseal-torainn-chriticiúil
  • Gan aon fhórsa aiseach a ghintear, mar sin tá roghnú imthacaí níos simplí

Pointe dearaidh amháin ar fiú pleanáil a dhéanamh dó:toisc go bhfuil an líne fiacail helical, gineann fearas bevel bíseach sá aiseach ar feadh an seafta. Ní locht é sin — is é praghas na rannpháirtíochta míne é. Ní mór na imthacaí a roghnú chun é a thógáil, agus is é sin an fáth a shonraítear péire bevel bíseach de ghnáth in éineacht leis an socrú seafta agus imthacaí seachas mar ionad titim isteach le haghaidh péire bevel díreach.

Sonraíochtaí

Sonraíochtaí Gear Bevel Bíseach agus Roghanna atá ar Fáil

  • Uimhir mhúnla (modúl)M3, M4, M5, M8, M12 agus eile
  • Foirm fiacailBíseach (líne fiacail cuartha), tiomáint dronuillinn
  • Comhaireamh fiacail íosta pinion5 fiacla
  • Gráid beachtaisDIN6, DIN7, DIN8, DIN9
  • CaighdeáinISO, DIN, ANSI, JIS, BS agus neamhchaighdeánach / go líníocht
  • ÁbhairCruach cóimhiotail, cruach C45, cruach dhosmálta, práis, copar, alúmanam, POM
  • Próiseáil fiacailMeilte, cruaite nó meilte (meilt a úsáidtear do na gráid bheachtais níos airde)
  • Caoinfhulaingt0.001 mm – 0.1 mm ag brath ar ghné agus ar ghrád beachtas
  • Cóireáil dromchlaSinc-phlátáilte, nicilphlátáilte, pasivation, ocsaídiú, anodization, Geomet, Dacromet, ocsaíd dubh, fosfatizing, sciath púdar, leictreafóiréis
  • Oibríochtaí breisePléascadh lámhaigh, greanroiseadh, cóireáil teasa, annealing, faghartha, snasú
  • PacáilMála plaisteacha agus cartán, nó cás adhmaid
  • Téarmaí íocaíochtaT/T, L/C
  • Am luaidhe táirgeachta20 lá gnó le haghaidh samplaí, 25 lá don mórchóir
  • SamplaíPraghas samplach USD 2-100; lasta mear samplach íoctha ag an gcustaiméir

Bileog sonraíochta iomlán. Scrollaigh an tábla ar leataobh ar ghléas soghluaiste chun gach sraith a léamh.

Mír Sonraíocht
Uimhir mhúnla M3, M4, M5, M8, M12, etc.
Ábhar Prás, cruach C45, cruach dhosmálta, copar, POM, alúmanam, cóimhiotal, agus daoine eile
Caighdeán ISO, DIN, ANSI, JIS, BS agus neamhchaighdeánach
Beachtas DIN6, DIN7, DIN8, DIN9
Cóireáil fiacla Cruaite, meilte nó meilte
Caoinfhulaingt 0.001 mm – 0.01 mm – 0.1 mm, ag brath ar an ngné agus ar an ngrád beachtas sonraithe
Cóireáil dromchla Sinc-phlátáilte, nicilphlátáilte, pasivation, ocsaídiú, anodization, Geomet, Dacromet, ocsaíd dubh, fosfatizing, sciath púdar, leictreafóiréis
Críochnaigh Pléascadh lámhaigh, greanroiseadh, cóireáil teasa, annealing, faghartha, snasú
Pacáil míreanna Mála plaisteacha agus cartán, nó pacáil adhmaid
Téarmaí íocaíochta T/T, L/C
Am luaidhe táirgeachta 20 lá gnó don sampla, 25 lá don mórchóir
Samplaí Raon praghsanna samplach 2-100 USD. Sampla de lasta mear íoctha ag an gcustaiméir.
Iarratas Meaisíní rialaithe uathoibríocha, tionscal leathsheoltóra, innealra tionsclaíoch ginearálta, trealamh leighis, trealamh fuinneamh na gréine, uirlisí meaisín, córais pháirceála, trealamh iompair iarnróid agus eitlíochta ardluais, agus a leithéid

Maidir le caoinfhulaingt agus cruinneas:is raon iad na figiúirí sa tábla seo thar an teaghlach táirgí ar fad, ní luach ráthaithe amháin. Braitheann lamháltas ar an ngné atá á thomhas, ar an modúl agus ar an ngrád beachtas a shonraíonn tú — tá teorainneacha i bhfad níos déine ag fearas talún DIN6 ná an ceann meilte DIN9. Inis dúinn faoi riachtanas backlash agus patrún teagmhála do thionóil agus deimhneoimid cén grád agus cén próiseas a theastaíonn uait.

Déantúsaíocht

Conas a Dhéanaimid agus a Rialaimid Cáilíocht Fearas Bevel Bíseach

Tá giaranna bevel bíseach i measc na gcineálacha fearas is deacra a tháirgeadh go maith, toisc go bhfuil an taobh fiacail dromchla cuartha a chaithfear a ghiniúint, ní gearrtha go simplí. Tá an próiseas a reáchtáilimid ar gach ordú seicheamhach d'aon ghnó: déantar gach céim a chríochnú agus a iniúchadh sula dtosaíonn an chéad cheann eile, agus mar sin tá fadhb gafa ag an gcéim a chruthaigh é seachas ag an tionól deiridh.

Ullmhú bán

Roghnaítear ábhar don líníocht agus déantar an bán a chasadh agus a aghaidh chun na haghaidheanna gléasta a bhunú agus a thóraítear gach oibríocht níos déanaí.

Gearradh fearas

Gintear cliatháin fiacail ar mheaisín gearrtha fearas bevel bíseach ag baint úsáide as ga ceann an ghearrthóra a tháirgeann an uillinn bíseach agus an patrún teagmhála riachtanach.

Cóireáil teasa

Ardaíonn cruas an cháis cruas an dromchla fiacail le haghaidh friotaíocht caitheamh agus fanann an croí dian go leor chun na hualaí tionchair a fheicfidh an tiomáint a ionsú.

Meilt fiacail

I gcás ina sonraítear grád cruinneas níos airde, tá an taobh talún tar éis cóireála teasa chun saobhadh a cheartú agus feabhas a chur ar an limistéar teagmhála agus ar chríochnú an dromchla.

Seiceáil patrún teagmhála

Reáchtáiltear an péire i rig tástála le cumaisc mharcála ionas gur féidir suíomh, cruth agus méid an patrún teagmhála a iniúchadh i gcoinne an líníochta sula scaoiltear an péire.

Cigireacht agus pacáil

Seiceáil tríthoiseach deiridh ar na gnéithe atá tábhachtach don chomhthionól, ansin pacáil cosanta le haghaidh onnmhairiú - mála plaisteach agus cartán, nó cás adhmaid le haghaidh tacair níos mó.

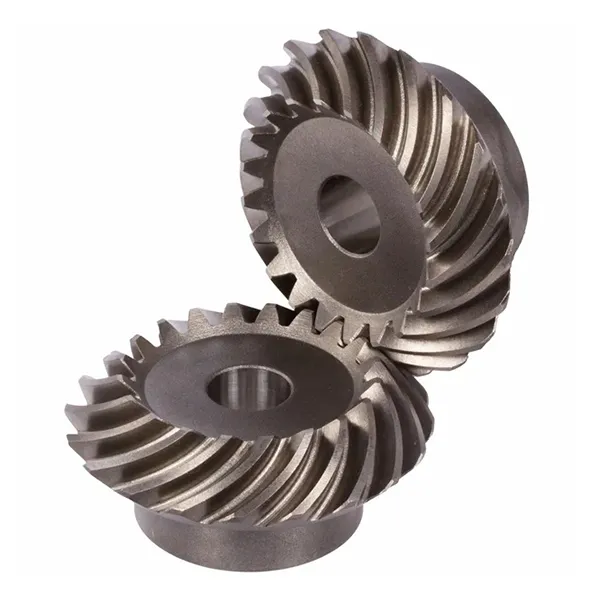

Spiral bevel gear with curved tooth flanks produced by Raydafon
Fearas bevel bíseach le cliatháin fiacail cuartha ginte.

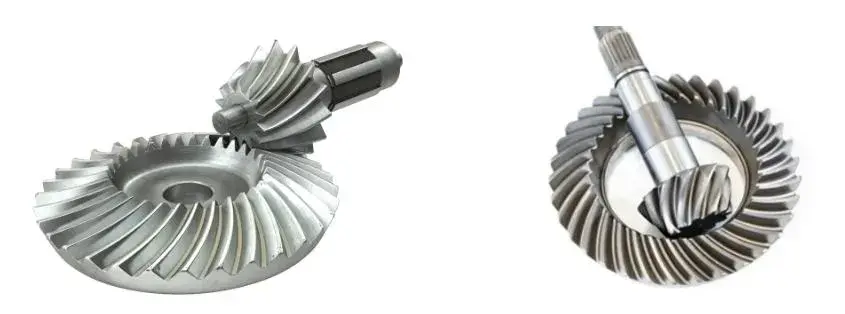

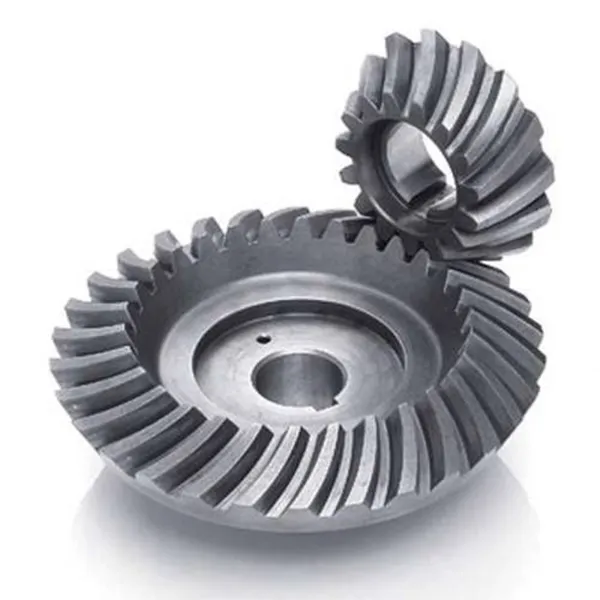

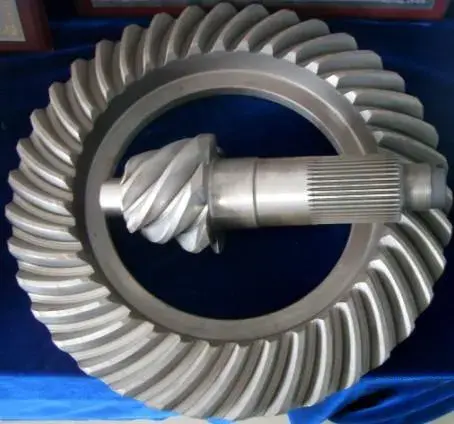

Spiral bevel gear pair showing matched contact pattern and mounting faces
Péire fearas comhoiriúnaithe - patrún teagmhála agus aghaidheanna gléasta.
Spiral bevel gear tooth flank detail after grinding
Sonraí taobh fiacail tar éis meilt.
Spiral bevel gear inspection and measurement before packing
Cigireacht tríthoiseach deiridh roimh phacáil.

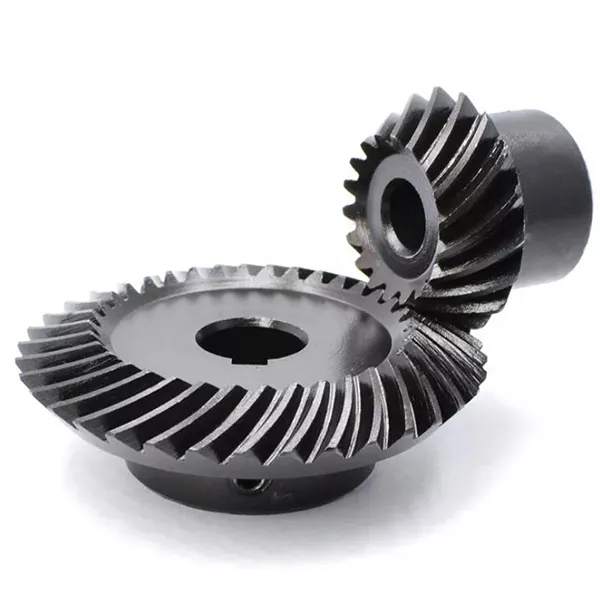

Spiral bevel gear set prepared for export packing
Sraith giaranna ullmhaithe le haghaidh pacála easpórtála.

Buntáistí Buntábhachtacha

Gnéithe Táirge

Rith go réidh agus torann íseal

Toisc go bhfuil an líne fiacail cuartha, tá ar a laghad dhá fhiacla i mogaill ag aon toirt agus déantar an t-ualach a thabhairt ó fhiacail amháin go dtí an chéad cheann eile de réir mar a scuabann an teagmháil trasna an chliabháin. Níl aon nóiméad amháin de thionchar lánleithead mar atá le fearas bevel díreach, agus mar sin titeann an tonnchrith agus an torann go suntasach - agus is é sin a dhéanann an fiacail seo mar an rogha caighdeánach nuair a rialaítear torann, ó fhearsaidí uirlisí meaisín go hacastóirí feithiclí paisinéirí.

Cumas ualaigh ard agus fiú caitheamh

Ardaíonn an uillinn helix an comhéifeacht forluí, rud a chiallaíonn go roinneann níos mó fiacla an t-ualach agus go bhfuil an brú teagmhála ar gach taobh níos ísle. Caitheann brú níos ísle in éineacht le líne teagmhála níos faide a leathnaíonn níos cothroime ar fud dhromchla an fhiacail seachas é a dhíriú gar do líne na páirce. Is é an toradh praiticiúil ná fearas a iompraíonn chasmhóiminte níos troime dá mhéid agus a choinníonn a chruinneas níos faide faoi dhualgas leanúnach.

Raon cóimheas leathan i gcéim amháin

Is féidir an pinion de phéire bevel bíseach a ghearradh le chomh beag le cúig fiacla, rud a fhágann gur féidir cóimheas laghdaithe mór a bhaint amach i gcéim dronuillinn amháin seachas dhá cheann. Maidir le dearthóir meaisín a chiallaíonn níos lú páirteanna, tithíocht níos giorra agus backlash níos lú carntha, agus is é sin an fáth go bhfeictear an fhoirm fiacail seo chomh minic in aonaid fearas dronuilleach dlúth.

Is féidir patrún teagmhála a cheartú

Toisc go bhfuil an cuaire cliathánach socraithe ag ga an ceann gearrthóra, is féidir an patrún teagmhála a aistriú agus a cheartú ag an gcéim ghearrtha, agus é a fheabhsú tuilleadh trí mheilt tar éis cóireála teasa. Is é an smacht sin ar an áit a ndéanann na fiacla teagmháil iarbhír a scarann ​​​​sraith fearas a ritheann go ciúin ar feadh na mblianta ó cheann a ghlaonn agus a chlaonann laistigh de mhíonna - agus is cumas é a bhraitheann ar an meaisín agus ar an oibreoir, ní ar an líníocht amháin.

Ábhair agus cóireálacha dromchla chun freastal ar an dleacht

Is féidir an geoiméadracht fiacail céanna a tháirgeadh i cruach cóimhiotail le haghaidh thiomáineann ard-chasmhóiminte, C45 nó cruach dhosmálta i gcás ina bhfuil tábhacht le friotaíocht creimeadh, agus práis, copar, alúmanam nó POM le haghaidh feidhmeanna níos éadroime nó neamh-mhaighnéadacha. Roghnaítear cóireáil dromchla ansin chun an comhshaol a mheaitseáil - plátáil since nó nicil, ocsaíd dhubh, Geomet nó Dacromet le haghaidh cosanta creimeadh, anodization le haghaidh alúmanam, agus sciath púdar nó leictreafóiréis le haghaidh cuma agus marthanacht bhreise.

Feidhmchláir

Nuair a Úsáidtear Giaranna Bevel Bíseach

Ní mór do thiomáint casadh trí 90 céim in aon áit agus fíor-chasmhóiminte á iompar agus fanacht ciúin:

  • Uirlisí meaisín— tiomántáin fhearsaid, cinn innéacsaithe agus meicníochtaí beatha nuair a shocraíonn cruinneas an tarchuir cáilíocht na coda críochnaithe
  • Feithicleach agus iompar— giaráil difreálach agus tiomántán deiridh, i gcás ina bhfuil péire dronuilleach ard-ualaigh a bhfuil torann íseal riachtanach
  • Meaisíní rialaithe uathoibríoch— innéacsóirí cam, táblaí rothlacha agus meicníochtaí roghnaithe agus ionaid
  • Trealamh leathsheoltóra agus leighis— tiomántáin a chaithfidh a bheith mín, ciúin agus in-athdhéanta seachas a bheith láidir
  • Trealamh fuinnimh gréine— tiomántáin slewing rianaithe, i gcás ina n-oibríonn an tacar trealaimh faoi dhálaí lasmuigh ar feadh na bliana
  • Córais pháirceála agus trealamh lóistíochta— meicníochtaí ardaithe agus aistrithe óna dteastaíonn laghdú dlúth uillinne
  • Trealamh talún ardluais iarnróid agus eitlíochta— tiomántáin chúnta ina sonraítear iontaofacht agus creathadh íseal
  • Innealra tionsclaíoch ginearálta— caidéil, meascthóir, iompróirí agus aon aonad giair dronuilleach dlúth

Mura bhfuil d’iarratas liostaithe, déan cur síos ar an dualgas — luas ionchuir, chasmhóiminte, cóimheas agus socrú gléasta. De ghnáth déantar péire bevel bíseach a dhearadh mar aon lena leagan amach seafta agus imthacaí mar gheall ar an sá aiseach a ghineann sé, mar sin dá luaithe a fheicimid an socrú, is amhlaidh is fearr an toradh.

Saincheapadh

Giaranna Bevel Bíseach Saincheaptha Déanta don Líníocht

Taobh amuigh den raon modúl caighdeánach, is féidir na paraiméadair a chinneann cibé an n-oireann fearas do do thithíocht a tháirgeadh de réir riachtanas. Áirítear ar shaincheapadh tipiciúil:

  • Modúl agus comhaireamh fiacail
  • Uillinn bíseach agus lámh bíseach
  • Cóimheas agus péire comhoiriúnaithe
  • Bore, eochairbhealach agus splín
  • Mol agus céimseata aghaidh gléasta
  • Roghnú ábhar
  • Grád beachtais DIN6–DIN9
  • Cóireáil dromchla
  • Taobh fiacail meilte nó meilte
  • Marcáil agus sainaithint tacair péireáilte

Seol líníocht toisí, giar samplach, nó an cóimheas riachtanach, an chasmhóimint agus an clúdach agus deimhneoimid an chéimseata caighdeánach is gaire nó ceanglófar ceann nua. Soláthraítear péirí bevel bíseach mar thacair chomhoiriúnaithe, mar sin má tá fearas amháin á n-athsholáthar agat, inis dúinn - is gnách go mbíonn torann agus caitheamh tapa ag baint le hathsholáthar leath de phéire comhoiriúnaithe, fiú má tá an dá chuid i gceart tríthoiseach.

Ceisteanna Coitianta Ceannaitheora

Ceisteanna Coitianta Ceannaitheora

  • Cad é an difríocht idir fearas bevel bíseach agus fearas bevel díreach?Líne na fiacail: ritheann fiacla bevel díreach go gathach agus téann siad trasna a leithead iomlán ag an am céanna, agus tá fiacla bevel bíseach cuartha agus mar sin scuabann an teagmháil de réir a chéile ó thaobh amháin den fhiacail go dtí an taobh eile. Tugann an fhoirm chuartha forluí níos airde, mar sin roinntear an t-ualach le níos mó fiacla, tá an rith níos réidh agus níos ciúine, tá an caitheamh níos cothroime, agus is féidir an pinion a ghearradh le chomh beag le 5 fiacla.
  • An féidir leat fearas bevel bíseach a dhéanamh de réir mo líníochta nó ó shampla?Tá. Seol líníocht toisí nó an trealamh samplach le modúl, comhaireamh fiacail, uillinn bíseach, cóimheas, tolladh agus ábhar. Deimhnímid an bhfuil an chéimseata ag teacht leis an uirlis atá ann cheana féin nó an dteastaíonn socrú gearrthóra nua, ceanglófar dá réir sin, agus an féidir sampla a sholáthar i thart ar 20 lá gnó.
  • Cad iad na hábhair agus na cóireálacha dromchla atá ar fáil?Cruach cóimhiotail agus C45 do thiomáineann ard-chasmhóiminte, cruach dhosmálta ina bhfuil gá le friotaíocht creimeadh, agus práis, copar, alúmanam nó POM le haghaidh feidhmeanna níos éadroime nó neamh-mhaighnéadacha. I measc na gcóireálacha dromchla tá since agus plating nicil, pasivation, ocsaídiú, anodization, Geomet, Dacromet, ocsaíd dubh, fosfatizing, sciath púdar agus leictreafóiréis. Inis dúinn faoin timpeallacht agus molfaimid ceann.
  • Ar cheart dom péire comhoiriúnaithe nó fearas aonair a ordú?Ordaigh péire comhoiriúnaithe. Cuirtear giaranna bevel bíseach i bhfeidhm agus seiceáiltear a bpatrún teagmhála mar thacar, agus mar sin de ghnáth má chuirtear fearas amháin in ionad péire atá ann cheana féin, cruthaítear torann agus caitheamh luathaithe fiú nuair a thomhaiseann an dá chuid i gceart. Mura ndéantar damáiste ach do ghiar amháin, seol an dá cheann chugainn ionas gur féidir an t-athsholáthar a mheaitseáil leis an gcuid a mhaireann.
  • Cén fáth a bhfuil imthacaí speisialta ag teastáil ó ghiaranna bevel bíseach?Mar gheall ar an uillinn helix sa líne fiacail, gineann an fearas fórsa sá aiseach ar feadh an seafta chomh maith leis na hualaí tadhlaíoch agus gathacha. Ní mór na imthacaí a roghnú chun an sá sin a iompar — go hiondúil sorcóir barrchaolaithe nó socrú teagmhála uilleach — agus is é sin an fáth gur fearr péire bevel bíseach a shonrú in éineacht le leagan amach an tseafta agus an imthacaí.
  • Cad iad do chaoinfhulaingt, am luaidhe agus téarmaí íocaíochta?Braitheann caoinfhulaingt ar an ngné agus ar an ngrád cruinneas, idir 0.001 mm agus 0.1 mm ar fud an teaghlaigh; inis dúinn do riachtanas backlash agus patrún teagmhála agus deimhneoimid cén grád a bhaineann é amach. Tógann samplaí thart ar 20 lá gnó agus táirgeacht mórchóir 25 lá, tá praghsanna samplacha USD 2-100 le lasta sainráite íoctha ag an gcustaiméir, agus is iad T/T nó L/C na téarmaí íocaíochta.

Gaolmhar

Táirgí Gaolmhara agus Léitheoireacht Bhreise

Iarr Luacháil Bevel Gear Bíseach

Seol do líníocht, sampla, nó an modúl, an cóimheas, an chasmhóimint agus an clúdach a theastaíonn. Deimhnímid an chéimseata, an grád beachtas agus an t-ábhar, agus freagraimid le praghas agus am luaidhe laistigh de 24 uair an chloig.

Seol Fiosrúchán Anois

* Tugtar figiúirí lamháltais, am luaidhe agus praghsanna mar raon ar fud an teaghlaigh táirge agus deimhnítear iad in aghaidh an ordaithe i gcoinne an líníochta. Soláthraítear giaranna bevel bíseach mar phéirí comhoiriúnaithe; deimhnigh uimhir na coda cúplála le do thoil roimh ordú.
