Táirgí
Giaranna Bevel Plaisteacha
  • Giaranna Bevel PlaisteachaGiaranna Bevel Plaisteacha
  • Giaranna Bevel PlaisteachaGiaranna Bevel Plaisteacha

Giaranna Bevel Plaisteacha

Déanann Raydafon giaranna bevel plaisteacha i Ningbo, an tSín, múnlaithe i POM agus níolón do thiomáineann dronuillinn. Is iad na cóimheasa caighdeánacha ná 1:1, 2:1, 3:1, 4:1 agus 5:1; modúil pháirc M0.25 go M1; comhaireamh fiacail 10 go 60; trastomhais toll 3.0 go 10.0 mm; trastomhais lasmuigh 8.7 go 60.4 mm; teocht oibriúcháin -40 °C go +80 °C. I measc na gcodanna tá GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M51205BS agus GB1M512BS*. Léiríonn iarmhír BS cuir isteach práis agus scriú socraithe. Tábhachtach: Ní mheaitseálann GB1M512* agus GB1M512BS* ach leis an bhfearas bevel 60-fiacail agus níl siad comhoiriúnach le giaranna eile. Tugann céimseata fiacail múnlaithe mogalra ciúin, daingean; tá an polaiméir féin-bhealaithe agus resistant ceimiceach. Modúl saincheaptha, comhaireamh fiacail, tolladh, mol agus grád ábhair ar fáil don líníocht; luachan laistigh de 24 uair an chloig.

Giaranna Bevel Plaisteacha - POM & níolón Múnlaithe Saincheaptha, M0.25 go M1

Giaranna tiomána dronuillinn le haghaidh meicníochtaí beaga cruinneas: teaghlach cóimheas iomlán ó 1:1 go 5:1 le 10 go 60 fiacla, múnlaithe i POM nó níolón, le cuir isteach práis roghnach agus scriú socraithe. Ciúin go leor le haghaidh meaisíní caife agus printéirí, éadrom go leor le haghaidh feistí ceallraí-chumhachta, agus a sholáthraítear do líníocht áit ar bith ar domhan.

  • 1:1 – 5:1Cóimheasa caighdeánacha
  • M0.25 – M1Modúl páirce (mod)
  • 10-60Comhaireamh fiacail ar fáil
  • -40 go +80 °CTeocht oibriúcháin

Giaranna Bevel Plaisteacha le haghaidh Tiomántáin Dronuillinne - POM & níolón Múnlaithe Saincheaptha

Déanann fearas bevel plaisteach tiomáint trí 90 céim ag baint úsáide as fiacla polaiméire múnlaithe in ionad cinn miotail gearrtha. Cuireann an t-aon athrú sin deireadh leis an ngá atá le lubrication, laghdaítear meáchan an phéire, agus déanann sé an mogalra go suntasach níos ciúine - agus is é sin an fáth go bhfuil an socrú le feiceáil i meaisíní caife, printéirí, mótair cuirtíní, folúis róbait agus feithiclí beaga cianrialaithe. Táirgeann Raydafon an teaghlach seo mar mhonaróir agus soláthraí araon óna mhonarcha féin i Ningbo, an tSín, agus mar sin níl aon chorrlach trádála idir tú féin agus an meaisín múnlaithe.

Clúdaíonn saincheaptha na paraiméadair a chinneann de ghnáth cibé an n-oireann fearas: modúl, líon na bhfiacla, trastomhas tollta, toisí moil agus boss, cóimheas, agus an polaiméir féin. Seol líníocht, fearas samplach nó fiú grianghraf le toisí agus deimhneoimid an chuid caighdeánach is gaire nó ceanglófar uirlis nua. Áirítear ar tháirgí gaolmhara ón gceardlann céanna an níos leithnefearas plaisteachraon, anfearas helical plaisteachteaghlaigh le haghaidh thiomáineann seafta comhthreomhar, agus an miotailfearas bevellíne ina sáraíonn an chasmhóimint an méid is féidir le polaiméir a iompar.

Sonraíochtaí Gear Bevel Plaisteacha

  • Tagairt toise caighdeánachΦ12 mm (ar fáil freisin sna méideanna atá liostaithe sa tábla thíos)
  • Modúl páirce (mod)M0.25, le 0.5 agus 1.0 sa raon caighdeánach páirteanna
  • Cineál ábhairPlaisteach - POM, níolón (PA), nó de réir mar is gá do chustaiméirí
  • Cóimheasa1:1, 2:1, 3:1, 4:1, 5:1
  • Teocht oibriúcháin−40 °C go +80 °C
  • Gnéithe roghnachaIonsáigh práis, scriú tacair, tolladh saincheaptha agus mol
  • SaincheapadhModúl, comhaireamh fiacail, tolladh, fad boss, leithead fiacail, grád ábhair
Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Céimseata tagartha don fhine fearas bevel plaisteach — comhfhreagraíonn na litreacha toise thíos don líníocht seo.
1:1Luas comhionann, aistriú dronuillinn
2:1Leath an luas aschuir
3:1Tríú-luas laghdú
4:1Laghdú ceathrú-luas
5:1Laghdú luas cúigiú

Nóta meaitseála tábhachtach:ní mór na péirí cónasctha cóimheasa a úsáid le chéile. Tá na giaranna bevel díreach-fiacail sa chóimheas 1:1 idirmhalartaithe laistigh dá gcóimheas, achní mheaitseálann na codanna cóimheas 5:1 a gcríochnaíonn a n-uimhir pháirte le * (GB1M512* agus GB1M512BS*) ach leis an bhfearas bevel 60-fiacail — níl a gcéimseata comhoiriúnach le haon fhearas eile.Deimhnigh uimhir na coda cúplála le do thoil roimh ordú.

Toisí, Comhaireamh Fiacla agus Cóimheasa

Gach toisí i mm. Bain úsáid as na litreacha B, CD, C, E, F, G agus H mar aon leis an líníocht thagartha thuas chun feistiú a sheiceáil i gcoinne do leagan amach féin.

Scrollaigh an tábla ar leataobh chun gach colún a léamh. Taispeánann an colún ar thaobh na láimhe deise an leagan isteach práis agus leagan an scriú socraithe do gach cuid.

Cuid uimh. páirc
(mod)
Uimh
fiacla
Gach toisí i mm Ionsáigh práis
& scriú a shocrú
Dia taobh amuigh. Pioc dia. Bore dia. b CD Mol dia. c Fad Boss E Leithead fiacail F Fad G Fad H
Cóimheas 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Cóimheas 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Cóimheas 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Cóimheas 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Cóimheas 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Ag léamh an tábla:iompraíonn páirteanna leis an iarmhír BS ionsá práis agus socraigh scriú chun seafta dearfach a shocrú. Leanann litreacha B, CD, C, E, F, G agus H an líníocht tagartha sa roinn sonraíochtaí thuas. Ciallaíonn dash i gcolún faid nach mbaineann toise leis an gcuid sin. Níl mé cinnte cén péire a oireann do do leagan amach? Seol an líníocht nó na toisí seafta agus déanfaimid é a mheaitseáil.

Sonraí Táirge

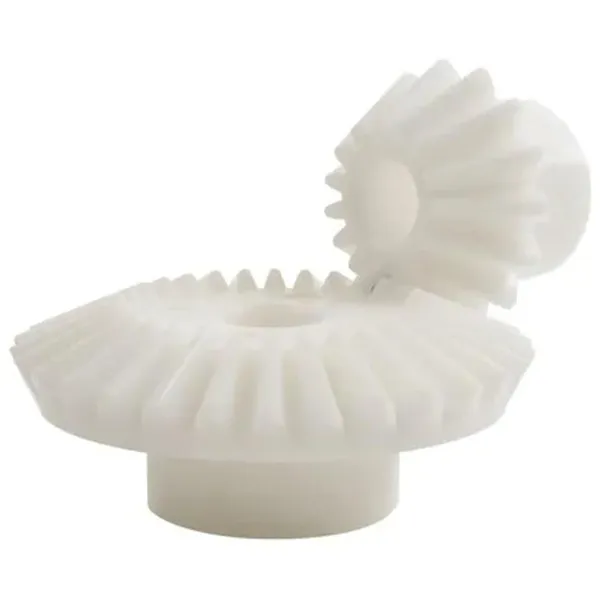

Grianghraif dár giaranna bevel plaisteach múnlaithe - foirm fiacail, mol agus an rogha cuir isteach práis.

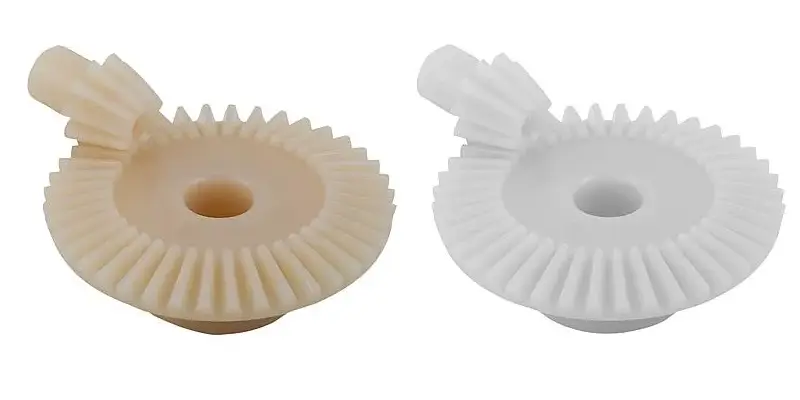

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Giaranna bevel plaisteach múnlaithe - foirm fiacail agus mionsonraí moil trasna an raon cóimheasa.

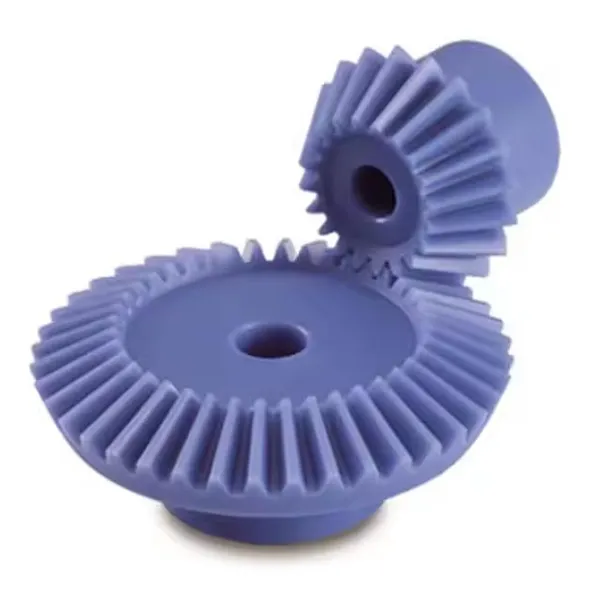

Plastic bevel gear pair in POM moulded for a right-angle drive
POM fearas bevel le haghaidh tiomáint dronuilleach.
Plastic bevel gear set assembled and checked before packing
Seiceáladh tacair fearas cúpláilte le haghaidh mogaill agus backlash sula ndéantar iad a phacáil.

Buntáistí Buntábhachtacha

  • Polaiméirí glana, caitheamh-resistantCuireann POM agus níolón in aghaidh taise agus raon leathan ceimiceán, agus mar sin coinníonn an trealamh ag obair i dtimpeallachtaí tais, nigh síos nó beagán creimneach ina gcreimfeadh fearas miotail plátáilte sa deireadh. Gan péintéireacht, gan plating agus gan aon scannán ola le cothabháil.
  • Fiacla go beacht múnlaitheTagann foirm fiacail as an gcuas múnla seachas gearrthóir, agus mar sin fanann an rannpháirtíocht daingean agus comhsheasmhach ar fud an bhaisc. Is é an toradh atá air ná rothlú seasta, ciúin — an t-airí is tábhachtaí maidir le gléasanna atá íogair ó thaobh torann de ar nós meaisíní caife agus printéirí.
  • Codán de mheáchan miotailLaghdaíonn mais íseal an t-ualach ar na seaftaí agus na n-imthacaí, laghdaítear an táimhe a chaithfidh an mótar a thiomáint, agus leathnaíonn sé saol na ceallraí i dtáirgí iniompartha agus faoi thiomáint ceallraí.
  • Tiomáint dronuillinn i gclúdach dlúthAistríonn céimseata bevel cumhacht trí 90 céim gan gá le tithíocht giarbhosca ar leith, rud a choinníonn meicníochtaí beaga gearr agus simplí le chéile.
  • Saincheaptha do do líníochtIs féidir modúl, comhaireamh fiacail, trastomhas tollta, toisí moil agus boss, cóimheas agus grád polaiméire a tháirgeadh de réir riachtanas. Má oireann cuid caighdeánach sa tábla, déarfaimid é sin agus sábhálfaimid an costas uirlisí duit.
  • Monarcha-phraghas díreach agus rialúTarlaíonn múnlú, cigireacht agus pacáil intí, mar sin níl aon chorrlach idirmheánach ann agus déanann an fhoireann chéanna a rinne an chuid a sheiceáil cáilíocht.

Feidhmchláir

Mar gheall ar an meascán de mheáchan éadrom, rith chiúin agus friotaíocht creimeadh tá giaranna bevel plaisteacha oiriúnach do thiomáineann dronuillinn bheaga thar roinnt teaghlach táirgí.

Gléasanna baile cliste

Osclaítear agus dúnann meaisíní cuirtíní cliste go ciúin gan cur isteach ar an seomra, agus úsáideann folúsghlantóirí robot an tiomáint ceart-uillinn céanna chun dreapadh agus casadh le tarraingt ísealchumhachta agus saol seirbhíse fada.

Trealamh oifige

Braitheann printéirí ar fhoirm fiacail comhsheasmhach le haghaidh beatha páipéir réidh agus torann oibriúcháin íseal, agus úsáideann shredders an friotaíocht ceimiceach agus friotaíocht caitheamh chun dul i ngleic le hualaí páipéir leanúnacha gan teip roimh am.

Bréagáin agus táirgí tomhaltóra

Baineann feithiclí cianrialaithe leas as an meáchan íseal, rud a fheabhsaíonn saol na ceallraí, fad a fhulaingt an polaiméir titeann agus tionchar. Tá gráid ábhartha ábhartha ar fáil do tháirgí leanaí.

Meaisíní caife agus fearais bheaga

Ritheann thiomáineann dronuillinn i bhfearais faoi iamh gan aon éilliú ramhar ar na codanna máguaird, agus coinníonn an mogalra múnlaithe torann oibriúcháin íseal i dtimpeallachtaí baile.

Ionstraimíocht agus actuators beaga

Aistrithe dlúth 90 céim i meicníochtaí tomhais agus suite, áit a bhfuil táimhe íseal agus páirteanna neamh-mhaighnéadacha, neamh-meirge ina bhuntáiste.

Innealra saincheaptha

Aon tiomántán dronuilleach beag a mbeadh péire bevel miotail ag teastáil uait murach sin, tithíocht ar leith agus pointe bealaithe. Seol an líníocht agus an dualgas agus cuirfimid comhairle ar ábhar agus ar chóimheas.

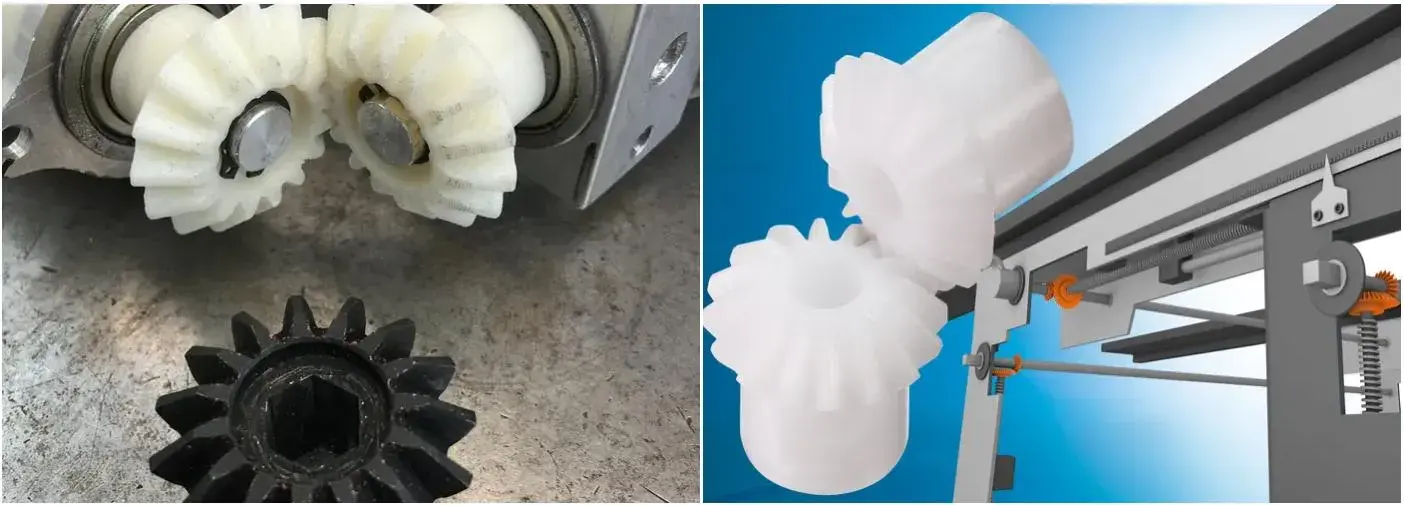

Plastic bevel gears used in smart home, office equipment and toy applications
Giaranna bevel plaisteacha i seirbhís ar fud baile cliste, trealamh oifige agus feidhmchláir táirgí tomhaltóra.

Ceisteanna Coitianta Ceannaitheora

  • An féidir leat fearas bevel plaisteach a tháirgeadh chuig mo líníocht nó ó shampla?Tá. Seol líníocht toisí nó an trealamh samplach le modúl, comhaireamh fiacail, cóimheas, tolladh agus rogha ábhair. Deimhnímid an n-oireann nó an luaigh cuid caighdeánach atá sa tábla thuas do mhúnla nua, agus an féidir fréamhshamhail meaisínithe a sholáthar ar dtús más mian leat céimseata a bhailíochtú roimh uirlisiú.
  • Cén t-ábhar ba cheart dom a roghnú, POM nó níolón?Is é POM an rogha is gnách le haghaidh péirí bevel cruinneas toisc go bhfuil sé righin, frithchuimilte íseal agus tríthoiseach cobhsaí faoi thaise, rud a choinníonn achar lár agus backlash intuartha. Tá níolón níos déine agus níos fearr ag ionsú tionchair, ach ionsúnn sé taise agus bogann sé beagán i toise. Inis dúinn an t-ualach, an luas agus an timpeallacht agus molfaimid ceann amháin.
  • An soláthraítear na giaranna mar phéire comhoiriúnaithe?Ní oibríonn péire bevel i gceart ach leis an bhfearas cúplála ar dearadh é. Ní mheaitseálann páirteanna atá marcáilte le réiltín (GB1M512* agus GB1M512BS*) ach leis an bhfearas 60 fiacail agus níl siad comhoiriúnach le giaranna eile. I gcás gach cuid uimhir eile, deimhnigh an chuid cúplála linn roimh ordú agus déanfaimid an péire a sheiceáil.
  • Cad a chiallaíonn an iarmhír BS ar an bpáirtuimhir?Léiríonn BS ionsá práis agus scriú tacair, a thugann socrú meicniúil dearfach don seafta in ionad a bheith ag brath ar tholladh gnáthmhúnlaithe. Is é an rogha is gnách nuair a thógann an gléas ualach cúlaithe nó nuair nach féidir le feistiú an tseafta sleamhnú.
  • Cad é an teocht oibre agus an féidir leat ábhar ag teocht níos airde a sholáthar?Is é an raon caighdeánach ná −40 °C go +80 °C. Maidir le trealamh a ritheann níos teo, is féidir ábhair mar PEEK nó PPS a lua; inis dúinn an teocht oibriúcháin leanúnach agus deimhneoimid cad is gá don iarratas.
  • Cad é do chuid ama luaidhe agus téarmaí ordaithe?Seol an uimhir pháirt nó an líníocht leis an gcainníocht atá ag teastáil. Freagraimid le praghas, riachtanas uirlisí más ann, agus am luaidhe - de ghnáth laistigh de 24 uair an chloig. Long páirteanna caighdeánacha ón stoc táirgthe; leanann uirlisiú nua an líníocht dheimhnithe.

Táirgí Gaolmhara agus Léitheoireacht Bhreise

Iarr Luacháil Gear Bevel Plaisteacha

Seol uimhir na coda ón tábla thuas nó do líníocht féin — modúl, cóimheas, comhaireamh fiacail, tolladh agus cainníocht. Deimhnímid feistiú i gcoinne an fhearas cúplála, cuirimid comhairle ar ábhar, agus freagraimid le praghas agus am luaidhe laistigh de 24 uair an chloig.

Seol Fiosrúchán Anois

* Ní mór cóimheasa a ordú mar phéirí comhoiriúnaithe. Leanann toisí an líníocht tagartha sa roinn sonraíochtaí; le do thoil deimhnigh an líníocht deiridh i gcoinne do thionóil roimh ordú. Sainaithnítear san iarmhír BS na leaganacha cuir isteach práis agus scriúnna tacair.
