Seafta PTO le haghaidh Balers Babhta Cás IH
  • Seafta PTO le haghaidh Balers Babhta Cás IHSeafta PTO le haghaidh Balers Babhta Cás IH
  • Seafta PTO le haghaidh Balers Babhta Cás IHSeafta PTO le haghaidh Balers Babhta Cás IH

Seafta PTO le haghaidh Balers Babhta Cás IH

Seafta PTO do choirnéirí cruinne Cás IH — clúdaíonn sé RB444, RB454, RB455A, RB464, RB554 agus RB564, móide RB454 Sadhlas agus RB454 leagan Rotor Cutter. Línte tiomána treoluais tairiseach CAT4 agus CAT5 le clutch cuimilte; spline ionchuir 1.375-6 nó 1.375-21 ag brath ar an tarracóir; riachtanas cumhachta 40-100 hp (30-75 kW). Tagairtí don chasmhóimint chnuasaithe ó 1,000 N·m (CAT3/S4) go 1,800 N·m (CAT4/S6). Seol do shamhail baler agus do splíne PTO tarracóra - deimhnímid an chatagóir tiomáinte, an chasmhóimint clutch agus fad an tseafta, agus seolaimid luachan mhonarcha ar ais laistigh de 24 uair an chloig.

OEM Replacement · Cás IH RB Sraith

Seafta PTO le haghaidh Balers Babhta Cás IH - Tiomántáin Treoluas Tairiseach CAT4 & CAT5, 1.375-6 / 1.375-21 Splíona

Teipeann ar sheafta cruinn PTO balerí ar cheann amháin de dhá bhealach: ní féidir leis an alt uilíoch an uillinn chasadh a ghlacadh ag an ceann tíre, nó ní sleamhnaíonn an clutch ag an chasmhóimint cheart agus glacann an giarbhosca an turraing ina ionad. An leathanach seo liostaíonn sé na méideanna seafta, an chumhacht riachtanach agus na huimhreacha páirteanna clutch do Chás IH RB444, RB454, RB455A, RB464, RB554 agus burlóirí RB564, ionas gur féidir leat seafta athsholáthair a mheaitseáil leis an múnla burróra a ritheann tú i ndáiríre.

Múnlaí Baler Clúdaithe

6 Múnla Bunúsacha RB444, RB454, RB455A, RB464, RB554, RB564 - móide leagan RB454 Silage agus RB454 Rotor Cutter.

Méideanna Driveline

CAT4/CAT5 Líne tiomána treoluas tairiseach le clutch cuimilte. Splíona ionchuir 1.375-6 nó 1.375-21 ag brath ar tharracóir.

Ceanglas Cumhachta

40-100 hp Ó 30 kW ar an RB444 suas go dtí 75 kW ar an RB454 Cutter Rotor. Miondealú iomlán sa tábla thíos.

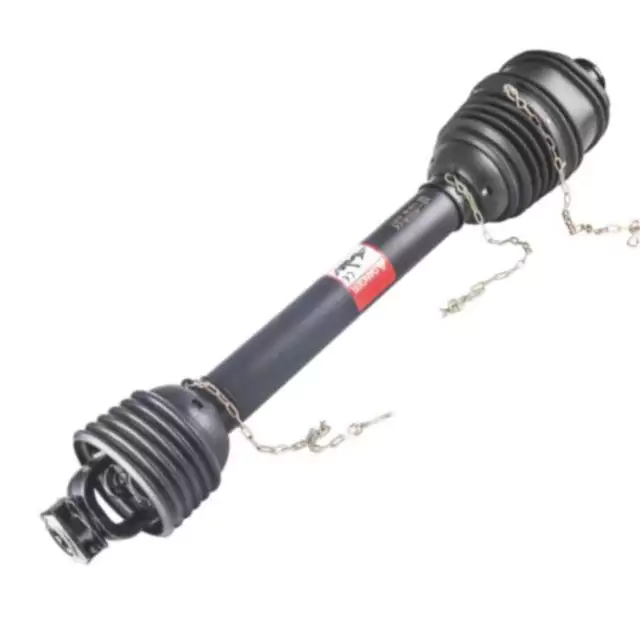

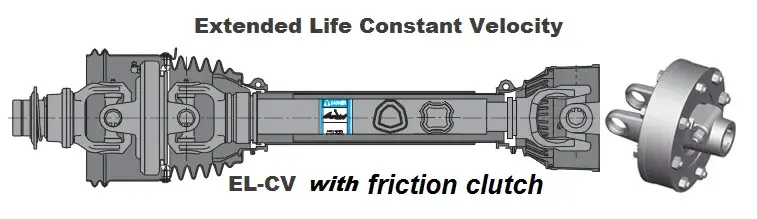

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Comhthionól seafta PTO — alt treoluas tairiseach, clutch cuimilte agus cuing ionchuir 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Mionsonraí foircinn agus splíne — cuing mear-dhícheangail agus imthacaí sciath.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Roghanna cuing ionchuir - 1.375-6 agus 1.375-21 splíne, meaitseáilte le stub PTO tarracóra.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Clutch frithchuimilte agus cumraíocht lomadh-bolt — cosnaíonn an pointe sciorrtha an giarbhosca baler.

Tábla Samhail - Méid na Seafta PTO agus an Chumhacht Riachtanach ag Baler

Samhlacha burrála cruinne de chás IH — méid an tseafta agus ceanglas cumhachta PTO
Múnla Baler Méid seafta PTO PTO de dhíth, hp (kW)
RB444 CAT4 40 (30)
RB 454 CAT4 60 (45)
RB 454 Sadhlas CAT4 65 (48)
Gearrthóir Rotor RB 454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB 464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Éilíonn Cás IH línte tiomána treoluas tairiseach CAT4 nó CAT5 ag brath ar an tsamhail, le bearradh frithchuimilte. Is é an RB454 Rotor Cutter an t-aon mhalairt sa raon seo a éilíonn CAT5 le hionchur 100 hp (75 kW) - más rud é go bhfuil do tharracóir faoi bhun an fhigiúir sin, deimhnigh an tógáil baleréir roimh ordú.

Constant velocity PTO shaft part number reference for Case IH round balers
Tagairt PTO treoluas tairiseach — CAT3 trí CAT5, 540 agus 1000 rpm uimhreacha páirteanna bonn.

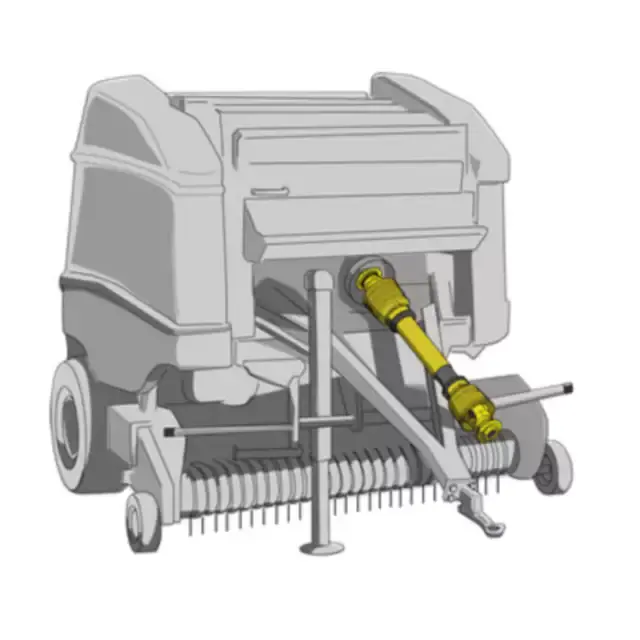

PTO shaft installed on a round baler in field operation
Suiteáil allamuigh - uillinn an tseafta agus imréiteach sciath ag an ionchur baleréir.

Treoluas Tairiseach PTO agus Uimhreacha Páirteanna Clutch

Treoluas tairiseach PTO — bonnuimhreacha de réir catagóire agus splíne tarracóra
CV PTO Splíona Tarracóir Uimhir Pháirt Bhun
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Clutches cuimilte FT le haghaidh ionchur spline 1.375-6
Méid Uilíoch Torc (N·m) Uimhir Pháirt
CAT3/S4 1,000 6QE344901R
CAT3/S4 1,000 635E41203R
CAT4/S6 1,800 663H53403R
CAT5/S8 1,450 6LM453003R

Is pointí tagartha iad na codanna thuas chun an seafta a mheaitseáil leis an meascán burróra agus tarracóra. Má tá do úsáideann baleróir leath fearais difriúil nó is splíne 1.750-20 é an stub tarracóra, seol an múnla agus déanfaimid deimhnigh an meascán ceart. An níos leithneSeafta PTO do choirnéirí cruinneClúdaíonn raon brandaí baler eile chomh maith.

Cad a Chinneann Cé acu an n-oireann agus a mhairfidh an seafta

  1. Meaitseáil an chatagóir tiomáintlíne leis an múnla burróra

    Níl CAT4 agus CAT5 idirmhalartaithe sa raon seo. Ritheann an RB444, RB454 agus RB455A CAT4; an RB464, Ritheann RB554 agus RB564 CAT5; éilíonn an Cutter Rotor RB454 CAT5 freisin. Seafta CAT4 a fheistiú ar mhalartóir a fágann glaonna ar CAT5 an t-alt tearcrátaithe ag an uillinn ceann tíre, agus is é sin an áit is mó teipeanna roimh am tús.

  2. Meaitseáil an splíne ionchuir leis an tarracóir, ní leis an mbarnálaí

    Socraítear taobh an bharnálaí ag an bhfearas, ach braitheann taobh an tarracóra ar an tarracóir atá in úsáid agat. Is é 1.375-6 an stub coitianta 540 rpm; Is é 1.375-21 an stub 1000 rpm; Tá 1.750-20 le feiceáil ar chumhacht níos airde tarracóirí. Is é an tsamhail tarracóra agus grianghraf stub PTO a sheoladh an bealach is tapúla chun a dheimhniú cén cuing a d’oirfeadh. Má tá an tiomántán feidhmithe á nuashonrú agat freisin, féach anseafta PTOchatagóir don raon iomlán.

  3. Socraigh an clutch frithchuimilte go dtí an baleréir, ní chuig an tarracóir

    Tá an clutch cuimilte ann le sleamhnú sula nglacann an giarbhosca baler ualach turrainge. Tá sraith clutch ró-ard tarchuirfidh sé an turraing díreach isteach sa ghiarbhosca; leagtha ró-íseal, duillín sé le linn burling gnáth. Tá an FT tugann tábla bearrtha thuas an chasmhóimint tagartha in aghaidh an mhéid uilíoch — 1,000 N·m do CAT3/S4, 1,800 N·m le haghaidh CAT4/S6 agus 1,450 N·m do CAT5/S8.

  4. Seiceáil uillinn an tseafta agus imréiteach sciath ag an gceann tíre

    Glacann alt treoluas tairiseach uillinn chasadh níos mó ná alt uilíoch caighdeánach, ach an sciath fós ag teastáil imréiteach faoi ghlas iomlán. Má éiríonn an seafta amach nó má théann an sciath i dteagmháil leis an mbarra tarraiceán ag an ceann tíre, beidh an comhpháirteach theipeann go luath beag beann ar rátáil. Taispeánann an íomhá thuas an spriocuillinn ag an ionchur baler. Maidir le bórálaithe ó mhonaróirí eile, beidh anSeafta PTO le haghaidh bórnálaithe cruinne Kroneliostaíonn leathanach na pointí tagartha coibhéiseacha.

Seol Do Mhúnla Baler agus Splíona PTO Tarracóra

Inis dúinn an tsamhail baler (RB444 go RB564) agus an stub PTO tarracóra (1.375-6, 1.375-21 nó 1.750-20). Déanfaimid deimhnigh an catagóir tiomáintlíne, an chasmhóimint clutch agus fad an tseafta, agus cuir luachan díreach ón monarcha ar ais - de ghnáth laistigh de 24 uair an chloig. Tá faid saincheaptha agus cumraíochtaí sciath ar fáil. Má úsáideann d’fheidhmchlár a giarbhosca neamhchaighdeánach, angiarbhosca talmhaíochtad'fhéadfadh raon a bheith ábhartha freisin.
