Sorcóir Hiodrálacha Crane Luffing
  • Sorcóir Hiodrálacha Crane LuffingSorcóir Hiodrálacha Crane Luffing
  • Sorcóir Hiodrálacha Crane LuffingSorcóir Hiodrálacha Crane Luffing

Sorcóir Hiodrálacha Crane Luffing

Is é sorcóir hiodrálach luffing craein Raydafon an sorcóir rialaithe uillinn borradh do chraenacha soghluaiste agus innealra calafoirt. Múnla tagartha ZXSTC1000S.2.5-00: Φ320 tolladh, slat Φ280, stróc 4000 mm, achar suiteála 4750 mm, brú oibre 32 MPa, sá dinimiciúil fíor-ama 3000 kN, meáchan aonad 1522 kg. Tá an comhlacht 7 pas dísle brionnaithe as cruach cóimhiotail ard-neart de ghrád eitlíochta, aois dhúbailte chun neart teanntachta os cionn 1250 MPa a chobhsú. Séala forásach triple le fáinne ilchodach rubair perfluoroether allmhairithe sa Ghearmáin agus liopa deannaigh céimnithe 5 μm. Seirbheacs leictrihiodrálacha comhtháite le haiseolas ±0.03 mm ar shuíomh maighnéadastrictive do chobhsaíocht ultra-íseal-luas 0.08 mm/s. Timthriall saor ó chothabháil 5000 uair an chloig. tolladh saincheaptha Φ50-500 mm, salann-spraeála agus deannach-resistant. MOQ 5 aonad, am luaidhe mórchóir 45-60 lá. Seol múnla craein, riachtanas sá agus cainníocht le haghaidh luachan.
Crane Luffing · Samhail ZXSTC1000S.2.5-00

Sorcóir Hiodrálacha Luffing Crane Saincheaptha le haghaidh Craenacha Soghluaiste agus Innealra Calafoirt - Soláthar Díreach Monaróir OEM

Rialaíonn an sorcóir hiodrálach luffing craein an uillinn borradh ar chraenacha soghluaiste. Tógann Raydafon é le dearadh teileascópach ilchéime gníomhaithe dúbailte a shíneann thar achar fada agus a tharraingíonn siar go dlúth. Tá an comhlacht 7 pas dísle brionnaithe ó chruach cóimhiotail ard-neart de ghrád eitlíochta agus aois dhúbailte chun neart teanntachta os cionn 1250 MPa a chobhsú. Láimhseálann séalaithe forásach triple agus modúl servo magnetostrictive na héilimh spraeála salainn, deannaigh agus beachtas na dtimthriallta cumhachta calafoirt agus cumhachta gaoithe.

3000 kN Sárú dinimiciúil fíor-ama
32 MPa Brú oibre
320×280 Borr × slat
4000 mm Stróc
5000 h Saor ó chothabháil
Múnla tagartha

ZXSTC1000S.2.5-00 — Sonraíocht Iomlán

Is cumraíocht táirgthe fíor é an tsamhail tagartha a úsáidtear le haghaidh ciorcaid luffing craein soghluaiste trom-ardaithe. Tá tolladh saincheaptha agus stróc ar fáil ar an bpróiseas líníochta céanna.

Ainm an tsorcóra Líníocht uimhir Borradh ΦD Rod Φd Stróc S Suiteáil. L Brú Port Meáchan
Sorcóir hiodrálach luffing ZXSTC1000S.2.5-00 320 Φ280 4000 mm 4750 mm 32 MPa 2- M27×2
4- G1/4
1522 kg

Is féidir ciorcaid chraenacha le patrúin sáite nó gléasta éagsúla a tháirgeadh i gcoinne do líníochta. Seol an branda craein agus múnla, an sá riachtanach, agus líníocht gléasta. Maidir leis an raon sorcóir craein níos leithne soghluaiste, féach anSorcóirí Hiodrálacha Crane Soghluaistechatagóir.

Innealtóireacht tumadóireacht dhomhain

Ceithre Theicneolaíocht a Dhéanann an Sorcóir seo Difriúil

01

Rialú ualaigh oiriúnaitheach lán-riocht

Tá an comhlacht sorcóra brionnaithe as ábhar de ghrád eitlíochta. Úsáideann Raydafon cruach cóimhiotail ard-neart saincheaptha a théann trí seacht bpas bás-bhronnála agus ansin cóireáil teasa dhá-aois. Cobhsaíonn an dul in aois dúbailte an struchtúr ábhair agus mar sin tá neart teanntachta os cionn 1250 MPa. Ar sorcóir sá 3000 kN ag rith timthriallta ardaitheoir leanúnach, is é an struchtúr gráin sin a choinníonn an saol tuirse cobhsaí faoi bhrú 32 MPa.

≥1250 MPa teanntachta
02

Rialú servo cruinneas micron-leibhéal

D'fhorbair foireann innealtóireachta Raydafon modúl servo leictrihiodrálacha comhtháite a chuirtear in ionad an tsocraithe rialaithe comhla traidisiúnta ar leithligh. Úsáideann an grúpa comhla croíthe comhla servo de ghrád eitlíochta agus braiteoir díláithrithe magnetostrictive le cruinneas ±0.03 mm. Tacaíonn an teaglaim sin le hoibríocht chobhsaí ultra-íseal-luas ag 0.08 mm/s, ionas gur féidir leis an oibreoir an borradh a shuíomh gan duillín bata nó ró-mhaolú le linn oibríochtaí mínlódála.

±0.03 cruinneas braiteoir mm
03

Timpeallacht mhór cosaint fadsaoil

Feiceann innealra calafoirt creimeadh salainn. Feiceann trealamh metallurgical deannach ardteochta. Thóg Raydafon struchtúr cosanta séalaithe forásach triple don dá cheann. Is é an príomhshéala fáinne ilchodach rubair perfluoroether a allmhairítear ón nGearmáin le dearadh liopaí dúbailte le haghaidh cúiteamh brú dhá bhealach. Úsáideann an ciseal lár liopa deannaigh céimnithe a idircheapann cáithníní soladacha níos mó ná 5 μm. Tá cumas frith-thruaillithe 40% níos airde ná séala aon-liopa traidisiúnta. Tá timthriall comhcheangailte rátáil 5000 uair saor ó chothabháil.

5 μm liopa deannaigh
04

Córas hiodrálach optamaithe le héifeachtúlacht fuinnimh

Tagann dearadh coigilte fuinnimh Raydafon as anailís a dhéanamh ar an gcaoi a ritheann innealra tógála. Laghdaíonn an ciorcad aimplitiúid difreálach méid scaipeadh ola hiodrálach 35% faoi choinníollacha gan ualach. In éineacht le grúpa caidéil mótair sioncrónacha maighnéad buan ard-éifeachtúlachta, titeann tomhaltas cuimsitheach fuinnimh an chórais 28% i gcomparáid leis an réiteach traidisiúnta. Ar chraen a ritheann sealanna 8 n-uaire, aistríonn sé sin go laghdú intomhaiste ar ídiú breosla nó ceallraí.

-28% fuinneamh córais

Cén fáth Craein Raydafon Luffing Sorcóirí Hiodrálacha

A

20 bliain sa réimse hiodrálacha

Tá Raydafon ag déanamh sorcóirí hiodrálacha le fiche bliain. Forbraíonn an fhoireann innealtóireachta an sorcóir, an modúl servo agus an córas séala intí, agus mar sin déantar athruithe sonraíochta a láimhseáil ag an bhfoinse, ní trí sholáthraithe lasmuigh.

B

Rialú iomlán ó bhrionnú go cóimeáil

Tarlaíonn brionnú coirp, cóireáil teasa, líofa, cróimphlátáil, cóimeáil róin agus tástáil brú i ngléasra Raydafon. Coinníonn sé sin inrianaitheacht slán agus laghdaítear an t-athraitheas baisc a fhaigheann tú ó sholáthraithe iolracha.

C

Praghsáil dhíreach mhonarcha

Díolta faoi mhúnla díolacháin dhíreach. Feidhmíocht inchomparáide ag thart ar 60% de chostas brandaí Eorpacha agus Mheiriceá ag an leibhéal sonraíochta céanna. Níor cuireadh corrlach trádála ar bith leis idir an mhonarcha agus an ceannaitheoir.

D

Saincheapadh lánsonrach

Is féidir trastomhais tollta sorcóir ó Φ50 mm go Φ500 mm a thógáil go saincheaptha. Déantar stróc, achar suiteála, cineál calafoirt agus patrún gléasta a tháirgeadh i gcoinne do líníochta, mar sin is féidir samhlacha craein neamhchaighdeánacha a mheaitseáil go díreach.

E

Bailíochtaithe i gcoinníollacha calafoirt agus cumhachta gaoithe

Tá an córas séalaithe triple agus an modúl servo tógtha le haghaidh spraeála salainn innealra calafoirt agus coinníollacha ardaitheoir trom-chumhachta gaoithe. Díríonn an dearadh ar shuímh fhíor-oibre, ní ar choinníollacha saotharlainne.

F

Tacaíocht OEM

Seol branda agus múnla craein, nó uimhir líníochta. Déanann innealtóirí droim ar ais Raydafon, sampla agus athfhriotail ar bhaisc saincheaptha ar an líníocht chéanna. Tacaíonn pacáistiú lipéad príobháideach do chustaiméirí OEM.

Líníochtaí Toise

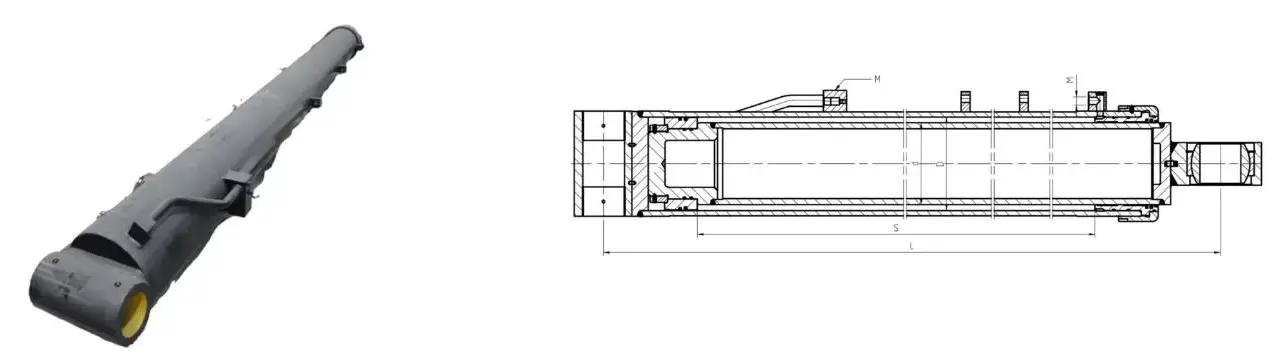

Crane luffing hydraulic cylinder dimension drawing
Forbhreathnú ar an suiteáil - comhéadan tollaidh/slat, suíomh an chalafoirt agus patrún gléasta

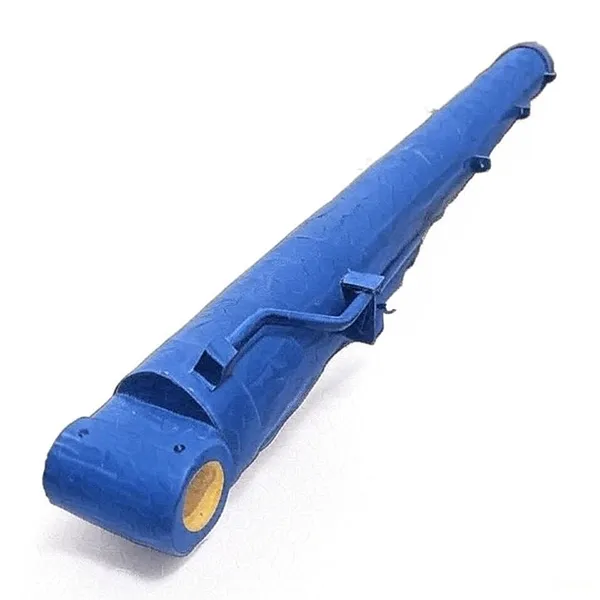

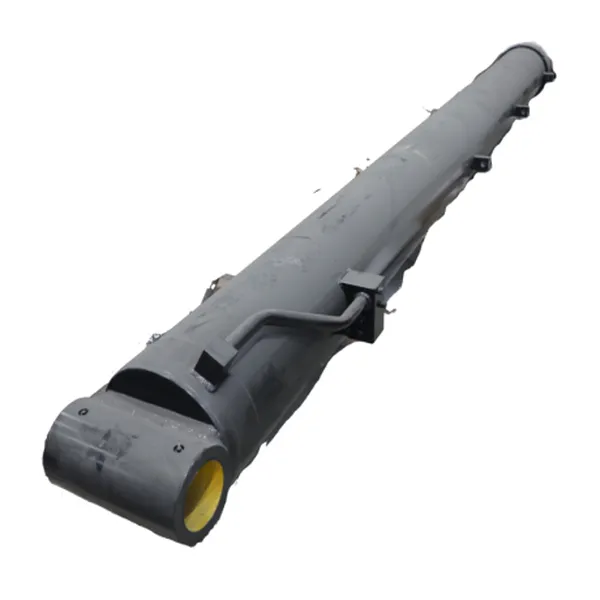

Crane luffing hydraulic cylinder product view
Radharc an táirge - corp sorcóra agus cóimeáil slat
Crane luffing hydraulic cylinder detail
Sonraí calafoirt agus séala - 2-M27×2 móide comhéadan 4-G1/4
Crane luffing hydraulic cylinder application
Tagairt iarratais — suite ar chiorcad luffing craein shoghluaiste

I gcás ina n-úsáidtear Sorcóirí Hiodrálacha Crane Luffing

01

Craenacha soghluaiste

Rialú uillinn borradh ar chraenacha soghluaiste uile-tíre agus suite ar thrucailí. Láimhseálann sé an sá is gá chun an borradh a ardú agus a choinneáil faoi ualach iomlán.

02

Innealra calafoirt

Craenacha long go dtí an cladach agus clós i dtimpeallachtaí spraeála salainn. Síneann séala forásach triple agus plating cróimiam crua an timthriall cothabhála in oibríochtaí cósta.

03

Trealamh cumhachta gaoithe

Crane borradh luffing ar shuiteáil agus a chothabháil soithí. Cobhsaíocht ard-sá agus ábhar rialaithe servo leibhéal miocrón le haghaidh suite beachtas amach ón gcósta.

04

Innealtóireacht throm agus miotalóireacht

Trealamh ardaithe tionsclaíoch i gcoinníollacha ardteochta agus deannaigh. Laghdaíonn ciorcad coigilte fuinnimh tomhaltas breosla nó ceallraí ar shifts fada.

Bileog Sonraí Ordú

Múnla tagartha
ZXSTC1000S.2.5-00
Sárú dinimiciúil fíor-ama
3000 kN
Brú oibre
32 MPa
Trastomhas leadránach
320 mm (saincheaptha Φ50-500 mm ar fáil)
Trastomhas slat
Φ280 mm
Stróc
4000 mm
Fad suiteála
4750 mm
Meáchan aonad
1522 kg
Port / comhéadan
2- M27×2 móide 4-G1/4
Gaibhniú coirp
Cruach cóimhiotail de ghrád eitlíochta dísle-brionnaithe 7-pas, neart teanntachta ≥1250 MPa dhá aois
Rialú servo
Seiirbheacs leictrihiodrálacha comhtháite, braiteoir maighnéadastreachtach ± ​​0.03 mm, luas ultra-íseal 0.08 mm / s
Séalaithe
Séala forásach triple, príomhfháinne ilchodach perfluoroether na Gearmáine, liopa deannaigh céimnithe 5 μm
Coigilt fuinnimh
Ciorcad aimplitiúid difreálach, 35% níos lú scaipeadh ola gan aon ualach, tomhaltas fuinnimh an chórais 28% níos ísle
Timthriall cothabhála
5000 uair an chloig saor ó chothabháil
Saincheapadh
Tiomáint saincheaptha lán-speictream Φ50-500 mm, pacáistiú OEM agus lipéad príobháideach
MOQ
5 aonad in aghaidh an mhúnla
Mór-am luaidhe
45-60 lá tar éis éarlais agus faomhadh líníochta
Bonn luachan
Samhail agus tonnáiste craein, riachtanas sá, sonraíocht tollaidh/stróc, méid an phoirt, cainníocht, calafort ceann scríbe

Conas a Bhogadh Do Ordú Trí Raydafon

  1. 01

    Achoimre Iarratais

    Seol múnla craein agus tonnáiste, sá riachtanach, sonraíocht tollaidh/stróc, méid an chalafoirt, cainníocht agus calafort ceann scríbe.

  2. 02

    Roghnú Múnla agus Luachan

    Deimhníonn Raydafon an n-oireann an tsamhail tagartha, nó an bhfuil gá le tógáil saincheaptha. Eisítear luachan FOB Ningbo leis an am luaidhe.

  3. 03

    Faomhadh Líníochta

    Maidir le tógáil saincheaptha, déanann Raydafon an chuid OEM a aisiompú, táirgeann sé sampla, agus dearbhaíonn sé tolladh, stróc, fad suiteála agus toisí calafoirt leis an gceannaitheoir.

  4. 04

    Gaibhniú agus Cóireáil Teasa

    Déanann brionnú bás 7-pas agus cóireáil teasa dhá-aosaithe an corp a chobhsú go dtí os cionn 1250 MPa neart teanntachta. Leanann honing agus plating chrome crua.

  5. 05

    Cóimeáil agus Tástáil Brú

    Cuirtear loine, rónta, modúl servo agus maolán le chéile. Déantar brú-thástáil ar an sorcóir ag 32 MPa agus déantar tástáil ar stróc le haghaidh réidh agus freagra servo.

  6. 06

    Pacáil agus Loingsiú

    Tá sorcóirí pacáilte i gcásanna adhmaid treisithe le hola frith-meirge agus caipíní deiridh cosanta. Seolta ar muir, aer nó sainráite le liosta pacála, sonrasc agus tuarascáil iniúchta.

Doiciméadú agus Tacaíocht Cáilíochta

  • ✓
    Deimhniú Ábhar

    Deimhniú cruach cóimhiotal comhlacht, taifead cóireála teasa dúbailte-aosaithe, bileog sonraí cumaisc róin a sholáthraítear le gach loingsiú.

  • ✓
    Tuarascáil Tástála Brú

    Déantar tástáil brú ar gach sorcóir ag 32 MPa roimh phacáil. Taifeadtar sceitheadh, réidh stróc, freagra servo agus feistiú calafoirt.

  • ✓
    Taifead Cigireachta Toiseach

    Toradh, slat, stróc, fad suiteála agus toisí calafoirt taifeadta i gcoinne na sonraíochta ordaithe nó líníocht an chustaiméara.

  • ✓
    Easpórtáil Pacáil

    Cás adhmaid treisithe le ola frith-meirge agus caipíní deiridh cosanta. Baisceanna móra sorcóir pailléidithe agus strapáilte le haghaidh lasta farraige.

Ceisteanna Coitianta

Cad é sorcóir hiodrálach luffing craein?

Is é sorcóir hiodrálach craein luffing an chomhpháirt hiodrálacha a rialaíonn an uillinn borradh ar chraein soghluaiste. Tagraíonn luffing an borradh a ardú nó a ísliú, agus déanann an sorcóir an ghluaiseacht seo a thiomáint trí dhearadh teileascópach ilchéime atá ag gníomhú go dúbailte. Tá sé ar cheann de na croí-sorcóirí ar chraenacha soghluaiste taobh leis an sorcóir frithmheáchain agus an sorcóir outrigger.

Cad é an tsamhail tagartha agus a éirim?

Is é an tsamhail tagartha ZXSTC1000S.2.5-00 le 3000 kN sá dinimiciúil fíor-ama, brú oibre 32 MPa, tolladh Φ320 mm, slat Φ280 mm, stróc 4000 mm, achar suiteála 4750 mm agus meáchan aonad 1522 kg. Tacaíonn Raydafon le tolladh saincheaptha agus stróc do bhrandaí craein OEM.

Cén próiseas ábhar agus brionnú a úsáidtear?

Tá an comhlacht sorcóra 7 pas dísle brionnaithe ó chruach cóimhiotail ard-neart de ghrád eitlíochta, agus ansin dhá aois chun an neart teanntachta os cionn 1250 MPa a chobhsú. Feabhsaíonn an próiseas brionnú seo struchtúr gránach agus saol tuirse i gcomparáid le gnáth-theilgean nó meaisínithe ó stoc barra, rud atá tábhachtach ar shorcóir sá 3000 kN a ritheann timthriallta leanúnacha ardaithe.

Cé chomh beacht atá an rialú servo?

Úsáideann Raydafon modúl servo leictrihiodrálacha comhtháite le croíthe comhla servo de ghrád eitlíochta agus braiteoir díláithrithe maighnéadastrach le cruinneas ±0.03 mm. Tacaíonn sé seo le hoibriú cobhsaí ultra-luas íseal ag 0.08 mm/s, ionas gur féidir leis an oibreoir an borradh a shuíomh go beacht gan duillín bata.

Conas a oibríonn an córas séalaithe triple?

Tá trí shraith ag an struchtúr séalaithe forásach triple. Is é an príomhshéala fáinne ilchodach rubair perfluoroether a allmhairítear ón nGearmáin le dearadh liopaí dúbailte le haghaidh cúiteamh brú dhá bhealach. Úsáideann an ciseal lár liopa deannaigh céimnithe a idircheapann cáithníní soladacha níos mó ná 5 μm. Soláthraíonn an ciseal seachtrach cosaint cuimilteora breise. Tá cumas frith-thruaillithe 40% níos airde ná séala aon-liopa.

Cad é an meicníocht coigilte fuinnimh?

Úsáideann Raydafon ciorcad aimplitiúid difreálach nuálaíoch a laghdaíonn méid scaipeadh ola hiodrálach 35% faoi choinníollacha gan ualach. In éineacht le grúpa caidéil mótair sioncrónacha maighnéad buan ard-éifeachtúlachta, laghdaítear tomhaltas fuinnimh cuimsitheach an chórais 28% i gcomparáid leis an réiteach traidisiúnta.

Cad é an timthriall cothabhála agus raon saincheaptha?

Tá an sorcóir deartha le haghaidh timthriall saor ó chothabháil 5000-uair an chloig i dtimpeallachtaí spraeála salann agus deannaigh. Tacaíonn Raydafon le saincheaptha lán-speictream trastomhais tollta sorcóra ó Φ50 mm go Φ500 mm, chomh maith le pacáistiú OEM agus lipéad príobháideach. Is é MOQ 5 aonad in aghaidh an mhúnla.

Conas a iarraim luachan?

Seol do mhúnla craein agus tonnáiste, sá riachtanach, sonraíocht tollaidh/stróc, méid an phoirt, cainníocht agus calafort cinn scríbe. Deimhneoidh Raydafon an tsamhail nó déanfaidh sé tógáil saincheaptha a dhearadh, ansin tairgfidh sé luachan FOB Ningbo le ham luaidhe agus sonraí pacála.

Réidh chun Sorcóirí Hiodrálacha Luffing Crane Chustaim a Fhoinse?

Seol do mhúnla craein agus tonnáiste, an tsá riachtanach, an tsonraíocht tollaidh/stróc agus an chainníocht ordaithe. Deimhneoidh Raydafon an tsamhail nó déanfaidh sé tógáil saincheaptha a dhearadh, ansin tairgfidh sé luachan FOB Ningbo le ham luaidhe agus sonraí pacála.
